Блочная комплектная трансформаторная подстанция  — одно из

современных решений в сфере отечественной энергетики. Компактные размеры, высокая мобильность, простота монтажа позволяют широко их использовать для обеспечения электроэнергией различных объектов — от жилых домов и торговых центров до промышленных предприятий и инфраструктурных проектов.

Характеристики

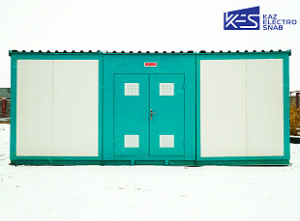

Блочная подстанция БКТП 1600 кВА представляет собой полностью оборудованное устройство заводского изготовления, состоящее из нескольких функциональных блоков:

1. Трансформаторный блок — основной компонент блочно модульной подстанции, преобразующий напряжение от линии электропередачи к нужному для использования на объекте. В данном случае, номинальная мощность трансформатора составляет 1600 кВА.
2. Шкаф управления и защиты — включает в себя коммутационные устройства, а также аппараты, необходимые для контроля работы, защиты от перегрузок, коротких замыканий.
3. Блок низковольтных распределителей, предназначенный для распределения электрической энергии между потребителями.
4. Установка, выравнивающая реактивную мощность, позволяющая поддерживать оптимальную работу сети.
5. Блок силового освещения и вентиляции, обеспечивающий безопасную эксплуатацию подстанции, освещенность, температурный режим оборудования.

В зависимости от пожеланий заказчика блочная трансформаторная подстанция может быть дооборудована другими устройствами.

Этапы строительства

Возведение блочномодульной трансформаторной подстанции осуществляется в такой последовательности:

1. Выбор места установки, планировка участка, испытание грунтового основания на соответствие проектным нагрузкам.
2. Изготовление БКТП, предварительная настройка в заводских условиях.
3. Доставка (транспортировка) блоков, компонентов на место установки, сборка и монтаж на подготовленном основании.
4. Прокладка кабелей связи и питания, подключение шкафа управления и защиты, низковольтных распределителей, других компонентов.
5. Пуско-наладочные работы — настройка параметров, проверка правильности работы систем, устройств, тестирование коммуникаций, компонентов защиты.
6. Приемка блочной трансформаторной подстанции в эксплуатацию государственными органами, другими уполномоченными организациями, после которых она может быть приведена в действие.

Преимущества

Использование трансформаторной подстанции

сопровождается несколькими существенными положительными качествами:

●     компактность и мобильность БКТП дают возможность легкого перемещения с одного объекта на другой, что особенно полезно для временных или сезонных проектов;

●     заводская сборка с предварительной настройкой значительно сокращает сроки монтажа подстанции БКТП в сравнении с традиционными сооружениями;

●     относительно низкая стоимость, обеспечиваемая массовым заводским производством, минимизацией трудозатрат делает цену блочной трансформаторной подстанции более конкурентоспособной, чем на другие похожие объекты;

●     удобство в эксплуатации оказывают встроенные системы контроля и диагностики, позволяющие оперативно определять, а затем устранять возможные проблемы.

Строительство БКТП 1600 кВА — эффективное, экономически выгодное решение для снабжения электроэнергией различных объектов. Позволяет быстро, без больших капитальных затрат создать надежную, эффективную систему подачи электроэнергии.

Конструкции трансформаторов рассматривались в курсе «Электрические машины», и здесь на них останавливаться не будем. При работе трансформатора в нем непрерывно генерируется значительное количество тепла из-за потерь в стали и обмотке. Чтобы обеспечить длительную работу трансформатора в условиях, когда его температура нагрева не превышает допустимых норм, необходимо непрерывно отводить выделяющееся тепло в окружающую среду. В зависимости от паспортных данных трансформатора, его мощности и напряжения применяются различные системы охлаждения: естественное масляное (М), масляное с воздушным дутьем (Д), с принудительной циркуляцией масла через пристроенные к баку охладители с обдувом специальными вентиляторами (Д. Ц.).
