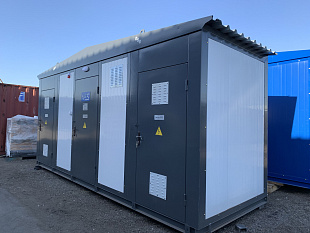

2 КТПН (Комплектные трансформаторные подстанции наружной установки) 2500 20/0,4кВА

2КТПН (Комплектные трансформаторные подстанции наружной установки) 2500 20/0,4кВА

Подстанции одно-(двух)  трансформаторные комплектные серии КТПН мощностью от 25 кВ×А представляют собой однотрансформаторные подстанции наружной установки и служат для приема электрической энергии трехфазного переменного     тока частоты 50 Гц напряжением 10  кВ, преобразования в электроэнергию напряжением 0,4 кВ и снабжения ею потребителей в районах с умеренным климатом. Применяют для снабжения электроэнергией объектов различных отраслей промышленности:

·        нефтяной;

·        газовой;

·        горнорудной.





Подстанция рассчитана на круглогодичную работу при следующих условиях:

·        температура воздуха от -45 до +40°С для У1 и от -60 до +40°С для УХЛ1;

·        влажность воздуха при +15°С – не выше 75%;

·        высота расположения над уровнем моря — не больше 1000 м;

·        атмосферное давление — 86,6 — 106,7 кПа;

·        сейсмичность — до 9 баллов (шкала MSK-64) по ГОСТ 17516.1;

 -     скорость ветра до 36 м/с (скоростной напор ветра до 800 Па);

·        в стандартном исполнении может монтироваться в условиях промышленной атмосферы, не имеющей в составе вредных веществ, которые могут проесть изоляцию или подвергнуть коррозии металлические составляющие подстанции, сформировать взрывоопасную концентрацию пыли.




Информативный видеоролик:

2 КТПН (Комплектные трансформаторные подстанции наружной установки)  2500 20/0,4кВА. В каждом шкафу размещено электрическое оборудование, относящееся к одной цепи распределительного устройства (фидерному присоединению, присоединению источника и т. п.). Боковые стенки шкафов съемные, что дает возможность, устанавливая рядом несколько шкафов и соединяя между собой их сборные шины соответствующими шинными накладками, собирать необходимую схему распределительного устройства. Металлические кожухи у комплектных распределительных устройств защищают их аппаратуру и токоведущие части от загрязнения. Одновременно эти кожухи надежно защищают обслуживающий персонал от случайных прикосновений к частям, находящимся под напряжением.

Мы производим БКТП , КТП , БМЗ , РПК , Трансформаторные подстанции качественно и в срок!

Привод устройства должен обеспечивать: нормальную работу РП при напряжении от 0,85 до 1,1 номинального напряжения питания; местное управление от ключа или кнопки, дистанционное - с щита управления, автоматическое - от блока автоматического управления; усилие на рукоятку не более 200 Н при ручном управлении; однократное переключение на одну ступень при подаче сигнала любой длительности; блокировки при исчезновении питания электродвигателя и автоматическую доводку до положения после восстановления питающего напряжения при длительном рассогласовании приводов РПН на одну ступень. Срок службы устройств РПН, - не менее 25 лет. Для проверки выполнения предъявляемых к нему требований регулирующее устройство испытывается после монтажа в трансформатор и вместе с ним.
