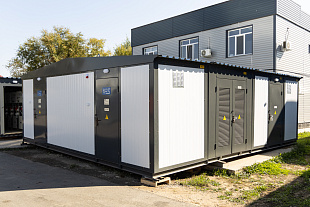

Блочно-комплектная трансформаторная подстанция (БКТП) представляет собой модульную конструкцию, выполненную из каркасных блоков с обшивкой из сэндвич-панелей. Подстанция включает в себя отсеки высокой стороны, низкой стороны и трансформаторный отсек. Мощность и напряжение трансформатора подбираются индивидуально, в зависимости от требований конкретного проекта.
Особенности блочно-комплектных трансформаторных подстанций (БКТП) от KazElectroSnab
БКТП предназначены для приема, трансформации и распределения электроэнергии в сетях среднего напряжения. Ключевые преимущества БКТП в каталоге сайта iicom.kz:
- Компактность и удобство транспортировки;
- Высокая степень заводской готовности (сокращает сроки ввода в эксплуатацию);
- Надёжность и безопасность эксплуатации;
- Устойчивость к климатическим воздействиям.
В зависимости от проекта и технических требований, БКТП могут быть одно-, двух- или четырёхтрансформаторными. Мы изготавливаем все типы трансформаторных подстанций, предлагая как типовые, так и индивидуальные решения. Мы производим БКТП , КТП , БМЗ , РПК . Трансформаторные подстанции качественно и в срок!
Основные технические характеристики БКТП
| Наименование параметра | Значение |
| Мощность силового трансформатора, кВА | 400; 630; 1000; 1250; 1600; 2000; 2500 |
| Номинальное напряжение на стороне ВН, кВ | 6; 10 |
| Наибольшее рабочее напряжение на стороне ВН, кВ | 7,2; 12 |
| Номинальное напряжение на стороне НН, кВ | 0,4 |
| Номинальный ток сборных шин ВН, А | 400-1000 |
| Номинальный ток сборных шин НН, А | 1000 - 3250 |
| Климатическое исполнение и категория размещения | УХЛ1 |
| Степень защиты | IP 43 |
| Срок службы, лет | Не менее 25 |
| Габариты БКТП, мм: | |
| Высота оболочки | 3150; 2900 |
| Ширина оболочки | 2500; 2700 |
| Длинна оболочки | 5000; 5700 |
| Высота кабельного этажа | 1900 |
| Масса БКТП, кг: | |
| Оболочка с оборудованием РУВН и РУНН без трансформатора | 20000 |
| Кабельный этаж | 11000 |
