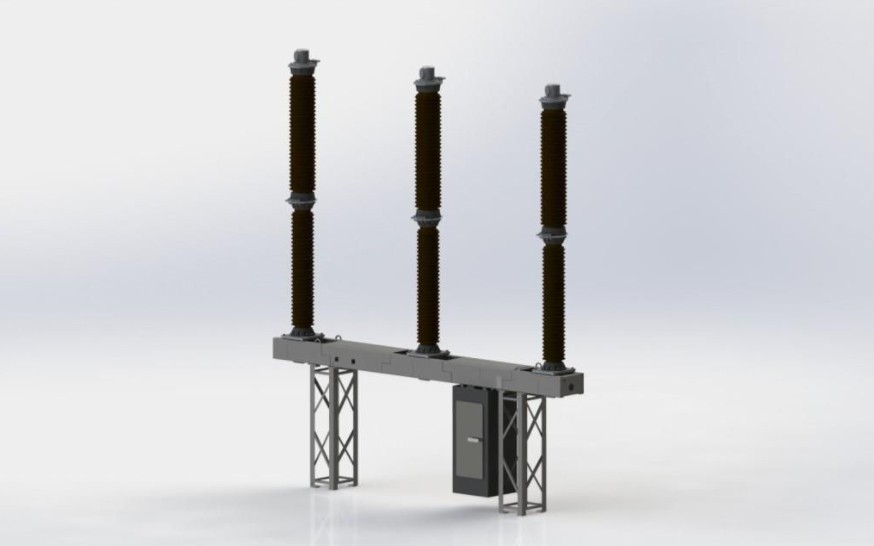

Высоковольтный элегазовый выключатель (ВГТ-220) Алматы

Элегазовые выключатели используются на подстанциях, магистральных ЛЭП и промышленных объектах с высокими требованиями к надёжности электроснабжения.

Назначение

• Коммутация силовых цепей напряжением 220 кВ

• Отключение токов короткого замыкания

• Защита трансформаторов, линий электропередачи и генераторов

• Работа в составе РЗА и АСУ ТП

• Обеспечение оперативных переключений и безопасности оборудования

Принцип работы

Выключатель ВГТ-220 использует элегаз (SF₆) как основную дугогасительную среду, которая эффективно изолирует контакты и быстро гасит электрическую дугу при размыкании. Это обеспечивает высокую скорость отключения и минимальный износ контактов. Устройство управляется пружинным или гидравлическим приводом, может быть оснащено датчиками положения, давления и системой дистанционного управления.

Технические характеристики

• Номинальное напряжение: 220 кВ

• Номинальный ток: 2500–4000 А

• Отключающая способность: до 63 кА

• Частота: 50 Гц

• Количество полюсов: 3

• Тип изоляции: SF₆ (элегазовая)

• Климатическое исполнение: У1, УХЛ1

• Степень защиты: IP55

• Механический ресурс: не менее 10 000 коммутаций

• Температурный диапазон: –45…+50 °C

• Установка: наружная (ОРУ 220 кВ)

Преимущества ВГТ-220

• Высокая надёжность при отключении токов КЗ

• Компактная конструкция и минимальные утечки

• Малая чувствительность к внешним условиям: обледенение, загрязнение, пыль

• Длительный срок службы без обслуживания — до 30 лет

• Совместимость с современными системами автоматики и диспетчеризации

• Быстрая коммутация с минимальным временем дугогашения

Область применения

• Магистральные и распределительные подстанции 220 кВ

• Электростанции (ТЭЦ, ГЭС)

• Объекты тяжёлой промышленности и инфраструктуры

• Узлы высоковольтной сети с высокой коммутационной нагрузкой

• Замена устаревших масляных и воздушных выключателей при реконструкции

Сопутствующие услуги

• Подбор выключателей под схему заказчика

• Разработка проекта РУ 220 кВ

• Шеф-монтаж, ввод в эксплуатацию, обучение персонала

• Техническая поддержка и сервисное обслуживание

• Поставка ЗИП и оригинальных комплектующих
