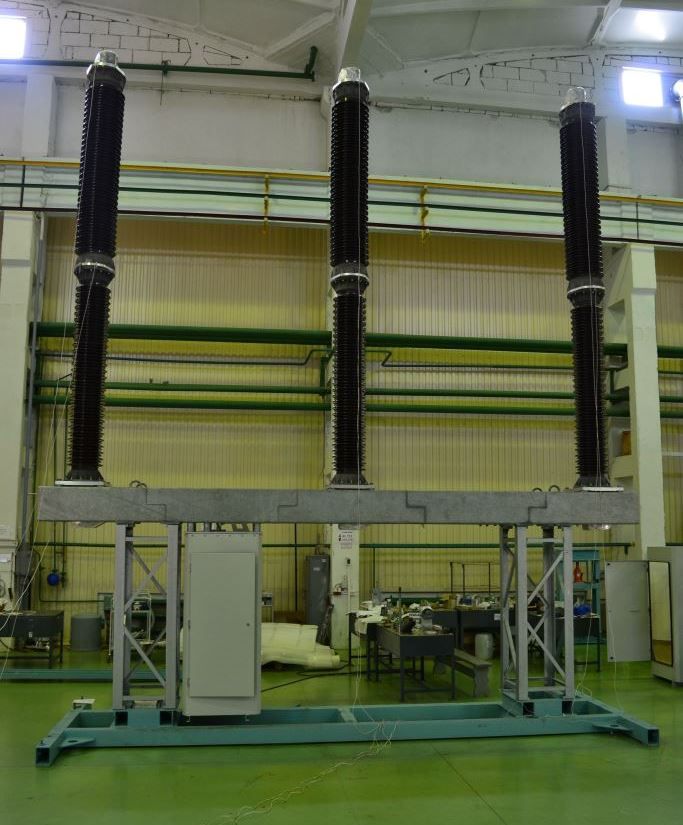

Элегазовый выключатель 220 кВ колонкового типа Алматы

Компания KazElectroSnab осуществляет поставку и проектную интеграцию выключателей ВГТ-220 в составе распределительных устройств открытого типа (ОРУ). Конструкция выключателя основана на использовании элегаза (SF₆) в качестве дугогасительной и изолирующей среды, что обеспечивает высокую надёжность, долговечность и устойчивость к неблагоприятным климатическим условиям.

Благодаря высокому ресурсу, устойчивости к загрязнению и низким требованиям к обслуживанию, ВГТ-220 активно используется при строительстве и реконструкции энергообъектов.

Назначение выключателя ВГТ-220

• Коммутация цепей в сетях напряжением 220 кВ

• Защита от токов короткого замыкания и аварийных перегрузок

• Работа в составе РЗА, АСУ ТП, схем АВР

• Обеспечение селективности и надёжности электроснабжения

• Применение в магистральных и распределительных сетях

Конструктивные особенности

• Колонковое исполнение с тремя отдельными полюсами

• Изоляция и гашение дуги с помощью SF₆

• Привод отключения — пружинный или гидравлический

• Встроенные датчики контроля давления, температуры и положения

• Устойчивость к воздействию пыли, влаги, ультрафиолета и обледенения

• Совместимость с современными цифровыми системами управления

Технические характеристики

• Номинальное напряжение: 220 кВ

• Номинальный ток: 2500–4000 А

• Отключающая способность: до 63 кА

• Частота: 50 / 60 Гц

• Тип изоляции: элегазовая (SF₆)

• Климатическое исполнение: У1 / УХЛ1

• Температурный диапазон: –50…+55 °C

• Степень защиты: IP54–IP65

• Механический ресурс: от 10 000 коммутаций

• Установка: наружная, в составе ОРУ

Преимущества выключателя ВГТ-220

• Быстрое и надёжное отключение аварийных режимов

• Минимальное техническое обслуживание

• Высокий уровень изоляции и надёжности коммутации

• Возможность эксплуатации в тяжёлых климатических условиях

• Длительный срок службы — более 30 лет

• Поддержка интеграции в цифровую подстанцию

Область применения

• Открытые распределительные устройства 220 кВ

• Магистральные и распределительные подстанции

• Генерирующие объекты: ТЭЦ, ГЭС, ВИЭ

• Объекты промышленных и энергетических компаний

• Сети с высокими нагрузками и требованиями к отказоустойчивости

Сопутствующие услуги

• Подбор выключателя по нагрузке и условиям эксплуатации

• Разработка проектной и рабочей документации

• Поставка, шеф-монтаж и ввод в эксплуатацию

• Техническое сопровождение и сервисное обслуживание

• Обеспечение ЗИП, обучение персонала
