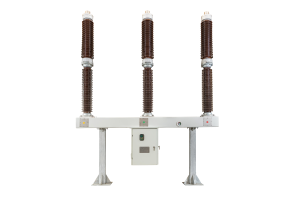

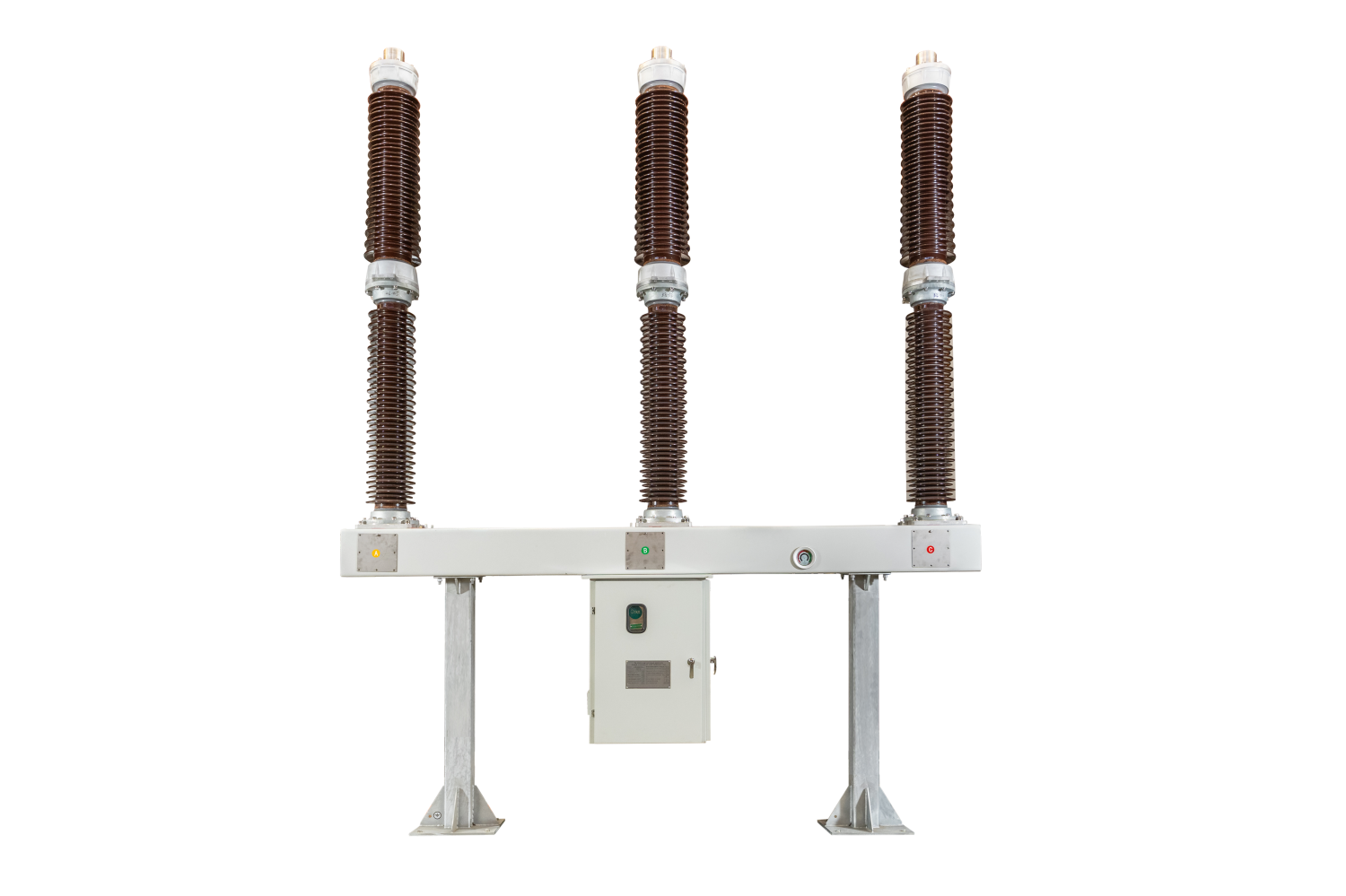

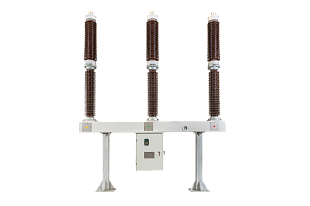

Элегазовый колонковый выключатель ВГК-110 Алматы

Компания KazElectroSnab осуществляет поставку, проектирование и внедрение выключателей ВГК-110, применяемых при строительстве и реконструкции подстанций, в магистральных и распределительных сетях. Элегаз (SF₆), используемый в конструкции выключателя, обеспечивает высокую дугогасительную и изолирующую способность даже в условиях неблагоприятной среды.

Колонковое исполнение ВГК-110 позволяет легко интегрировать устройство в существующую схему подстанции, а модульная конструкция облегчает монтаж и техническое обслуживание.

Назначение ВГК-110

• Быстрое отключение токов короткого замыкания

• Коммутация цепей 110 кВ в штатных и аварийных режимах

• Защита трансформаторов, линий и секций шин

• Работа в составе РЗА, АСУ ТП и цифровых систем управления

• Повышение надёжности и устойчивости электроснабжения

Конструктивные особенности

• Три отдельные колонковые стойки (полюса)

• Изоляция и гашение дуги с применением SF₆

• Привод — пружинный или гидравлический (по выбору)

• Встроенные устройства контроля давления, температуры и положения

• Защита от атмосферных воздействий: осадки, обледенение, пыль

• Совместимость с современными протоколами удалённого мониторинга

Технические характеристики

• Номинальное напряжение: 110 кВ

• Номинальный ток: 1600–3150 А

• Отключающая способность: до 40 кА

• Частота: 50 Гц

• Тип изоляции: SF₆ (элегаз)

• Климатическое исполнение: У1 / УХЛ1

• Температурный диапазон: –50…+55 °C

• Степень защиты: IP54–IP65

• Срок службы: не менее 25 лет

• Механический ресурс: от 10 000 циклов

Преимущества выключателя ВГК-110

• Высокая коммутационная надёжность

• Устойчивость к внешним климатическим и механическим воздействиям

• Простота установки и технического обслуживания

• Возможность модернизации существующих РУ

• Минимальные эксплуатационные затраты

• Соответствие современным нормам электробезопасности и экологии

Область применения

• Подстанции 110 кВ открытого типа

• Объекты генерирующих компаний

• Электросетевые предприятия

• Энергоснабжение промышленных комплексов

• Замена устаревших выключателей (воздушных, масляных) на элегазовые

Сопутствующие услуги

• Подбор выключателя по условиям эксплуатации

• Разработка схем и проектной документации

• Поставка, шеф-монтаж, пусконаладка

• Обслуживание и техническая поддержка

• Поставка ЗИП и комплектующих
