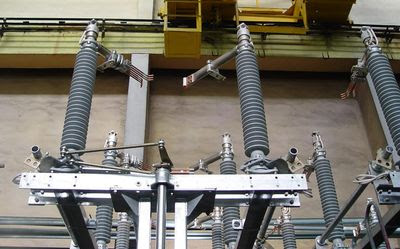

РПД-110 — разъединитель под нагрузкой для сетей 110 кВ

РПД-110 — это высоковольтный разъединитель под нагрузкой, предназначенный для безопасной коммутации цепей в сетях напряжением 110 кВ. Оборудование применяется на подстанциях, в распределительных устройствах и в энергетических системах, где требуется надёжное отключение и включение токоведущих участков под рабочей нагрузкой.

Назначение разъединителя РПД-110

Разъединитель РПД-110 выполняет функции отключения и включения электрических цепей под нагрузкой, обеспечивает видимый разрыв цепи и, при необходимости, заземление отключённого участка. Его конструкция позволяет безопасно обслуживать оборудование и проводить технические работы, не прибегая к полному отключению подстанции или линии.

Области применения:

  • Подстанции напряжением 110 кВ;

  • Распределительные устройства;

  • Промышленные и энергетические объекты;

  • Электросети, где требуется частая коммутация без отключения потребителей.

Конструкция и принцип работы

Разъединитель РПД-110 состоит из прочной металлической рамы, изоляторов, подвижных и неподвижных контактов, дугогасительной камеры и механизма управления. Благодаря встроенной системе гашения дуги, оборудование обеспечивает разрыв электрической цепи под нагрузкой без риска возгорания или повреждения.

Контактная группа работает синхронно с приводом управления, который может быть ручным или дистанционным. В момент размыкания возникает электрическая дуга, которая мгновенно гасится в специальной камере, обеспечивая безопасную коммутацию.

Технические характеристики РПД-110

  • Номинальное напряжение: 110 кВ

  • Максимальное рабочее напряжение: 126 кВ

  • Номинальный ток: 1000 / 1600 / 2000 А

  • Частота: 50 Гц

  • Коммутационный ток под нагрузкой: до 400 А

  • Термическая стойкость: до 31,5 кА

  • Электродинамическая стойкость: до 80 кА

  • Климатическое исполнение: У1, УХЛ1

  • Температурный диапазон: от –60 °C до +40 °C

  • Степень защиты: IP44 и выше

  • Установочный ресурс: не менее 1000 циклов

  • Срок службы: не менее 25 лет

Преимущества разъединителя РПД-110

  • Коммутация под нагрузкой — безопасное отключение без вывода оборудования из эксплуатации;

  • Устойчивость к внешним воздействиям — надёжная работа в условиях обледенения, влажности и пыли;

  • Простота эксплуатации — минимальное техническое обслуживание;

  • Совместимость с АСУ ТП — возможно подключение к системам дистанционного управления;

  • Механическая надёжность — конструкция выдерживает вибрации, удары и ветровые нагрузки;

  • Гибкость исполнения — возможна комплектация заземляющими ножами, блокировками и различными приводами.

Условия эксплуатации

Разъединитель РПД-110 рассчитан на установку как в закрытых распределительных устройствах, так и на открытых подстанциях. Его конструкция обеспечивает надёжную изоляцию даже в условиях повышенной влажности, загрязнения и обледенения. Оборудование стабильно работает при температуре до –60 градусов, не теряя своих коммутационных характеристик.

Производство и контроль

Изготовление РПД-110 осуществляется с применением современных технологий и материалов, соответствующих требованиям ГОСТ и международных стандартов. На каждом этапе проводится контроль качества: проверка геометрии, прочности, электрической изоляции и срабатывания привода. Перед отгрузкой оборудование проходит испытания в реальных условиях.

Монтаж и обслуживание

Установка РПД-110 производится на металлические или бетонные основания. Монтаж не требует сложных работ и может быть выполнен стандартными средствами. Обслуживание сводится к регулярной проверке состояния контактов, механизма привода и дугогасительных элементов. В зависимости от комплектации, оборудование может управляться локально или дистанционно.
