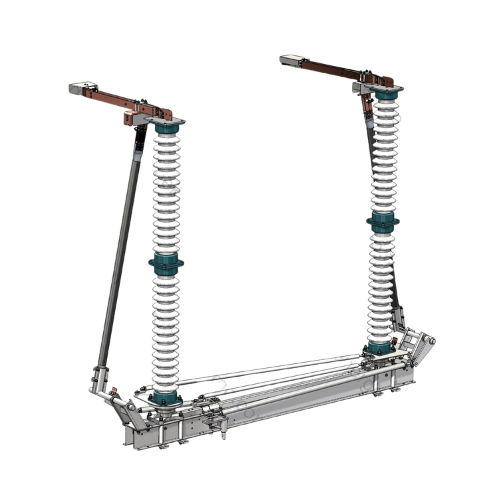

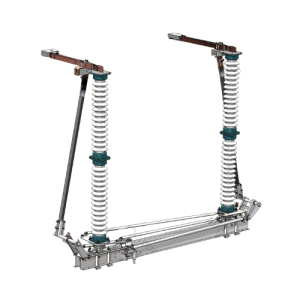

РН-СЭЩ-220 — ножевой разъединитель наружной установки на 220 кВ

РН-СЭЩ-220 — это высоковольтный разъединитель ножевого типа, предназначенный для безопасного отключения участков электрической цепи в сетях с номинальным напряжением до 220 кВ. Устройство формирует видимый разрыв, обеспечивает надёжную изоляцию обесточенного оборудования и подходит для эксплуатации в сложных климатических условиях.

Назначение и применение

Разъединитель РН-СЭЩ-220 применяется в составе распределительных устройств подстанций, воздушных линий электропередачи и промышленных энергообъектов. Он необходим для отключения токоведущих участков при отсутствии нагрузки, допуска ремонтного персонала и формирования визуально контролируемого разрыва цепи. Возможна установка заземляющих ножей, а также интеграция моторного привода.

Конструкция и принцип действия

Устройство выполнено по классической трёхполюсной схеме с ножевыми контактами. Один из контактов подвижный и соединён с поворотным механизмом, обеспечивающим включение или отключение цепи при вращении контактного ножа. Изоляция осуществляется фарфоровыми или полимерными опорами. Контактные элементы покрыты антикоррозионными сплавами, включая серебро и никель. Привод — ручной или моторный, с возможностью дистанционного управления и блокировок.

Технические характеристики

  • Номинальное напряжение: 220 кВ

  • Максимальное рабочее напряжение: 245 кВ

  • Номинальный ток: 1600 / 2000 / 2500 А

  • Ток термической стойкости: до 50 кА

  • Ток электродинамической стойкости: до 125 кА

  • Частота: 50 Гц

  • Климатическое исполнение: УХЛ1

  • Диапазон температур: от –60 до +45 °C

  • Испытательное напряжение (50 Гц): 460 кВ

  • Импульсное напряжение: 1050 кВ

  • Степень защиты: IP44

  • Срок службы: не менее 30 лет

Преимущества РН-СЭЩ-220

  • Формирование видимого разрыва цепи — высокий уровень электробезопасности

  • Простая и надёжная конструкция, устойчивая к вибрациям и климатическим воздействиям

  • Серебряное покрытие контактов снижает переходное сопротивление

  • Возможность установки одного или двух заземляющих ножей

  • Поддержка ручного и моторного привода

  • Быстрый монтаж и высокая степень заводской готовности

  • Совместимость с системами автоматизированного управления (АСУ ТП)

Условия эксплуатации

Разъединитель РН-СЭЩ-220 предназначен для эксплуатации на открытом воздухе в регионах с умеренным и холодным климатом. Работает при сильном ветре, обледенении, в запылённой и влажной атмосфере. Устройство надёжно при резких перепадах температуры и не требует частого обслуживания.

Монтаж и обслуживание

Монтаж осуществляется на бетонные или металлические опоры. Устройство поставляется с высокой степенью заводской готовности, что сокращает сроки ввода в эксплуатацию. Обслуживание включает периодические визуальные осмотры, проверку контактов, поворотного механизма и работоспособности заземляющих ножей.
