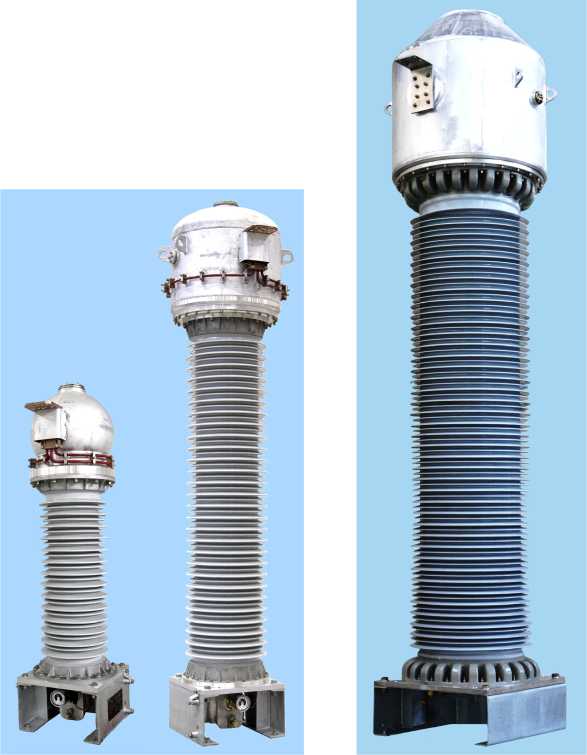

ТРГ-500 — элегазовый трансформатор тока Алматы

Компания KazElectroSnab предлагает поставку и подбор трансформаторов тока ТРГ-500 для оснащения магистральных подстанций, распределительных устройств и энергетических центров. В конструкции применена элегазовая изоляция (SF₆), обеспечивающая стабильные параметры в течение всего срока службы без необходимости частого технического обслуживания.

ТРГ-500 предназначен для эксплуатации в районах с умеренным, тропическим (до +55 °C) или холодным климатом (до –55 °C), в невзрывоопасной окружающей среде, не содержащей агрессивных газов и паров, разрушающих металлы и изоляционные материалы.

Особенности конструкции и эксплуатации

Элегазовая внутренняя изоляция позволяет минимизировать риск возникновения частичных разрядов и полностью исключает внутренние пробои. Трансформатор обладает высокой надёжностью при работе в переходных режимах и в условиях загрязнённой атмосферы.

Высокий класс точности измерительных обмоток (до 0,2S) позволяет использовать трансформатор для целей коммерческого учёта электроэнергии.

ТРГ-500 предусматривает возможность изменения коэффициента трансформации в процессе эксплуатации в соотношении 1:2:4 без демонтажа оборудования.

Благодаря отсутствию твёрдой изоляции снижается необходимость проведения периодических испытаний и технического обслуживания. Выводы вторичных обмоток имеют возможность пломбирования для исключения несанкционированного доступа при коммерческом учёте.

Также трансформатор может оснащаться защитными обмотками классов PR, TPY и TPZ для надёжной работы в переходных режимах.

Назначение трансформаторов ТРГ-500

• Измерение токов сверхвысокого напряжения для систем релейной защиты и автоматики
• Обеспечение точности коммерческого и технического учёта электроэнергии
• Формирование управляющих и сигнальных цепей
• Работа в составе цифровых платформ телемеханики и автоматизации
• Защита оборудования от токов короткого замыкания

Конструктивные особенности

• Элегазовая изоляция с контролем давления SF₆
• Высокая устойчивость к электрическим, механическим и климатическим нагрузкам
• Возможность изменения коэффициента трансформации 1:2:4
• Защитные обмотки PR, TPY, TPZ для надёжной работы в переходных режимах
• Климатическое исполнение У1 и УХЛ1 для различных условий эксплуатации
• Минимальные требования к техническому обслуживанию

Технические характеристики

• Номинальное напряжение: 500 кВ
• Номинальный первичный ток: от 300 до 4000 А
• Класс точности: 0.2 / 0.5 / 1.0 / 5P / 10P
• Частота сети: 50 / 60 Гц
• Тип изоляции: элегаз (SF₆)
• Диапазон рабочих температур: –55…+55 °C
• Степень защиты: IP54–IP65
• Минимальный срок службы: 30 лет и более

Преимущества трансформаторов ТРГ-500

• Высокая точность и стабильность измерений при любых режимах нагрузки
• Устойчивость к коротким замыканиям и перенапряжениям
• Надёжность работы в загрязнённой атмосфере и суровом климате
• Простота монтажа, эксплуатации и обслуживания
• Соответствие международным и национальным стандартам качества
• Возможность применения в цифровых сетях и подстанциях

Область применения

• Магистральные и межрегиональные подстанции 500 кВ
• Генерация: ГРЭС, АЭС, ТЭЦ, объекты ВИЭ
• Центры распределения электроэнергии
• Индустриальные комплексы и объекты крупной промышленности
• Обновление и реконструкция энергетических систем

Сопутствующие услуги

• Подбор трансформаторов ТРГ-500 под требования проекта
• Разработка схем подключения к системам РЗА и учёта
• Поставка оборудования, шеф-монтаж, наладка и ввод в эксплуатацию
• Подготовка паспортной и исполнительной документации
• Техническая поддержка и сервисное обслуживание
