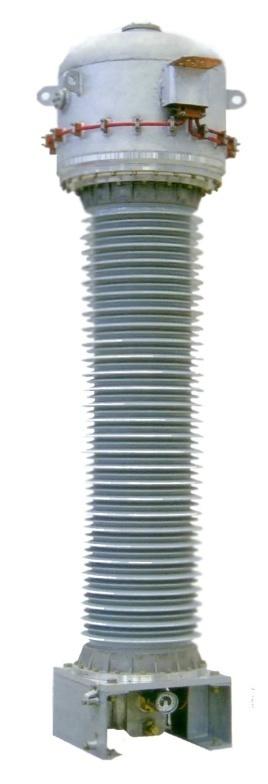

ТРГ-220 — элегазовый трансформатор тока Алматы

Компания KazElectroSnab поставляет трансформаторы тока ТРГ-220 для комплектации распределительных устройств открытого и закрытого типа. Конструкция трансформаторов сочетает использование элегаза (SF₆) в качестве внутренней изоляционной среды и фарфоровой наружной оболочки, обладающей высокой прочностью и устойчивостью к атмосферным воздействиям.

ТРГ-220 предназначены для эксплуатации в районах с умеренным, тропическим (до +55 °C) или холодным климатом (до –60 °C) при условии невзрывоопасной окружающей среды, не содержащей агрессивных газов и паров, разрушающих металлы и изоляцию.

Особенности конструкции и эксплуатации

Элегазовая изоляция обеспечивает стабильные электрические характеристики при минимальных эксплуатационных затратах. Фарфоровая оболочка защищает внутренние узлы от внешних механических повреждений и воздействия окружающей среды.
Высокий класс точности измерительных обмоток достигает уровня коммерческого учёта электроэнергии 0,2S.

ТРГ-220 предусматривает возможность изменения коэффициента трансформации в эксплуатации. Настройка выполняется в соотношении 1:2:4 без демонтажа оборудования.

Отсутствие внутренней твёрдой изоляции исключает риск частичных разрядов и минимизирует вероятность внутреннего пробоя, устраняя необходимость периодических испытаний изоляции.
Пломбирование выводов вторичной обмотки предотвращает несанкционированный доступ, что особенно важно для объектов коммерческого учёта.

Назначение трансформаторов ТРГ-220

• Измерение токов высокого напряжения для систем РЗА и АСУ ТП
• Обеспечение точности коммерческого и технического учёта
• Защита оборудования от аварийных режимов
• Формирование управляющих и сигнальных цепей в высоковольтных сетях
• Интеграция в цифровые платформы телемеханики и автоматизации

Конструктивные особенности

• Элегазовая внутренняя изоляция (SF₆) с контролем давления
• Наружная фарфоровая оболочка с высокой механической прочностью
• Несколько независимых вторичных обмоток
• Климатическое исполнение У1 и УХЛ1 для различных условий
• Стойкость к токам короткого замыкания и атмосферным перенапряжениям
• Долговечность и минимальные требования к обслуживанию

Технические характеристики

• Номинальное напряжение: 220 кВ
• Номинальный первичный ток: от 300 до 3000 А
• Класс точности: 0.2 / 0.5 / 1.0 / 5P / 10P
• Частота сети: 50 / 60 Гц
• Изоляция: элегазовая
• Наружная изоляция: фарфоровая
• Диапазон рабочих температур: –50…+55 °C
• Степень защиты: IP54–IP65
• Минимальный срок службы: 30 лет и более

Преимущества трансформаторов ТРГ-220

• Высокая точность и стабильность характеристик
• Надёжность в условиях сурового климата и загрязнённой среды
• Защита от перенапряжений и внешних механических воздействий
• Простота монтажа и технического обслуживания
• Совместимость с современными цифровыми системами защиты и учёта
• Соответствие требованиям национальных и международных стандартов

Область применения

• Магистральные и распределительные подстанции 220 кВ
• Генерация: ТЭЦ, ГРЭС, АЭС, солнечные и ветровые электростанции
• Промышленные предприятия и логистические комплексы
• Сетевые компании и энергосистемы регионального и межрегионального уровня
• Цифровые и традиционные распределительные узлы

Сопутствующие услуги

• Подбор трансформаторов ТОГФ-220 в соответствии с проектными требованиями
• Разработка схем подключения РЗА и АСУ ТП
• Поставка оборудования, шеф-монтаж и наладка
• Подготовка исполнительной документации и паспортов
• Обслуживание, техническая поддержка и обучение персонала
