Проектирование ПС 220 кВ

Компания «KazElectroSnab» выполняет полный цикл проектирования высоковольтных подстанций напряжением 220 кВ. Мы разрабатываем как новые объекты с нуля, так и проекты реконструкции или модернизации действующих ПС. Проекты учитывают технические, природные и эксплуатационные условия, требования заказчика, а также перспективу увеличения мощности.

Особенности проектирования ПС 220 кВ

Полный инженерный цикл

Проект охватывает все стадии:

• Общая планировка подстанции

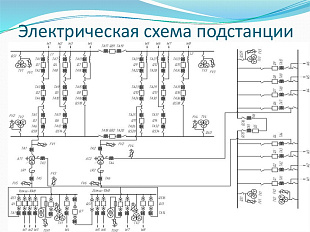

• Схемы первичных соединений (ОРУ, ЗРУ, КРУ)

• Расчёты токов короткого замыкания

• Выбор оборудования (силовые трансформаторы, РЗА, КРУ, ОПН)

• Кабельные и шинные трассы

• Проект заземления и молниезащиты

• Архитектурно-строительная часть (фундаменты, здания, эстакады)

• Системы АСУ ТП, связи, охраны и пожарной безопасности

Современные технологии

В проектировании применяются 3D-моделирование, автоматизированные расчёты, BIM-технологии и инженерные платформы САПР. Это позволяет создавать точную и согласованную документацию, минимизировать ошибки и ускорить прохождение экспертиз.

Индивидуальные решения

Каждая ПС проектируется с учётом рельефа участка, климатической зоны, особенностей подключения к ЛЭП, требований по надёжности и резервированию. Возможна поэтапная реализация — проект с последующим расширением.

Соответствие нормативам

Проекты соответствуют требованиям:

• ПУЭ (Правила устройства электроустановок)

• ГОСТ, СНиП

• МЭК и отраслевых стандартов

• Требованиям Ростехнадзора и экологической экспертизы

Преимущества проектирования с «KazElectroSnab»

• Большой опыт в проектировании подстанций высокого класса напряжения

• Подбор оборудования ведущих мировых и отечественных брендов

• Поддержка при получении технических условий и согласований

• Авторский надзор и сопровождение при строительстве

• Подготовка исполнительной документации

• Снижение сроков согласования за счёт качества и комплектности

Этапы выполнения работ

1. Сбор и анализ исходных данных

2. Разработка технического задания

3. Подготовка эскизной документации

4. Выпуск рабочей документации

5. Поддержка прохождения экспертизы

6. Авторский контроль и сопровождение на строительстве

Объекты проектирования

• Новые ПС 220/110/10 кВ с силовыми трансформаторами 63–250 МВА

• Расширение действующих подстанций под новые потребности

• Реконструкция оборудования с заменой выключателей, КРУ, ОПН

• Интеграция в АСУ ТП и диспетчеризацию

• Подключение ЛЭП-220 и трансформаторов мощности
