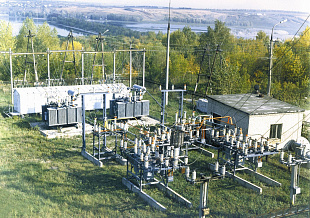

Проектирование ОРУ 10

Компания «KazElectroSnab» выполняет комплексное проектирование открытых распределительных устройств напряжением 10 кВ. Мы разрабатываем проекты как для новых энергообъектов, так и для реконструкции существующих подстанций. Все решения соответствуют требованиям ПУЭ, ГОСТ, СНиП и стандартам сетевых компаний.

Проект включает подбор оборудования, схемные и конструктивные решения, расчёты, а также чертежи фундаментов, конструкций и трассировки кабелей. ОРУ 10 кВ часто применяются на промышленных предприятиях, насосных станциях, ТП и распределительных пунктах.

Что включает проектирование ОРУ 10 кВ

• Разработка схемы первичных соединений

• Выбор оборудования: выключатели, разъединители, трансформаторы тока и напряжения

• Подбор и размещение шин, заземляющих устройств

• Расчёты токов короткого замыкания

• Проектирование молниезащиты

• Подготовка чертежей фундамента под оборудование

• Организация кабельных трасс и вводов

• Подключение к системам РЗА, АСУ ТП, телемеханике

• Подготовка спецификаций, планов, схем и пояснительной записки

Назначение ОРУ 10 кВ

• Приём, распределение и трансформация электроэнергии

• Электроснабжение промышленных объектов, жилых районов, инфраструктуры

• Коммутация линий 10 кВ и подключение трансформаторов

• Обеспечение защиты и селективности в сетях среднего напряжения

Объекты применения

• Электроподстанции 35/10 кВ

• Трансформаторные подстанции (ТП)

• Городские распределительные узлы

• Энергоснабжение производственных площадок

• Сельскохозяйственные и коммунальные объекты

• Насосные станции, очистные сооружения

Преимущества проектирования с «KazElectroSnab»

• Индивидуальный подход. Проект подбирается с учётом реальных нагрузок, климатических условий и пожеланий заказчика

• Точность расчётов. Используются современные инженерные программы, позволяющие исключить ошибки на этапе проектирования

• Сокращение сроков. Готовим проектную документацию в оптимальные сроки, с учётом возможной экспертизы

• Готовность к строительству. Выдаём проект в полном составе, с пояснительной запиской, чертежами, спецификацией

• Авторское сопровождение. Поддержка проекта на всех этапах реализации, включая шеф-монтаж и пусконаладку

Этапы проектирования

1. Сбор исходных данных и технического задания

2. Подбор оптимальной схемы и конфигурации ОРУ

3. Расчёты токов КЗ, выбора сечений, электрической прочности

4. Проектирование фундаментов, порталов, конструкций

5. Выпуск комплекта проектной и рабочей документации

6. Поддержка согласований и авторский надзор

Нормативные документы

Проектирование осуществляется в соответствии с:

• ПУЭ, ГОСТ Р 52726, ГОСТ 21.101

• СП 31-110, СП 256.1325800

• Требованиями СТУ, технических условий, и ТЗ заказчика
