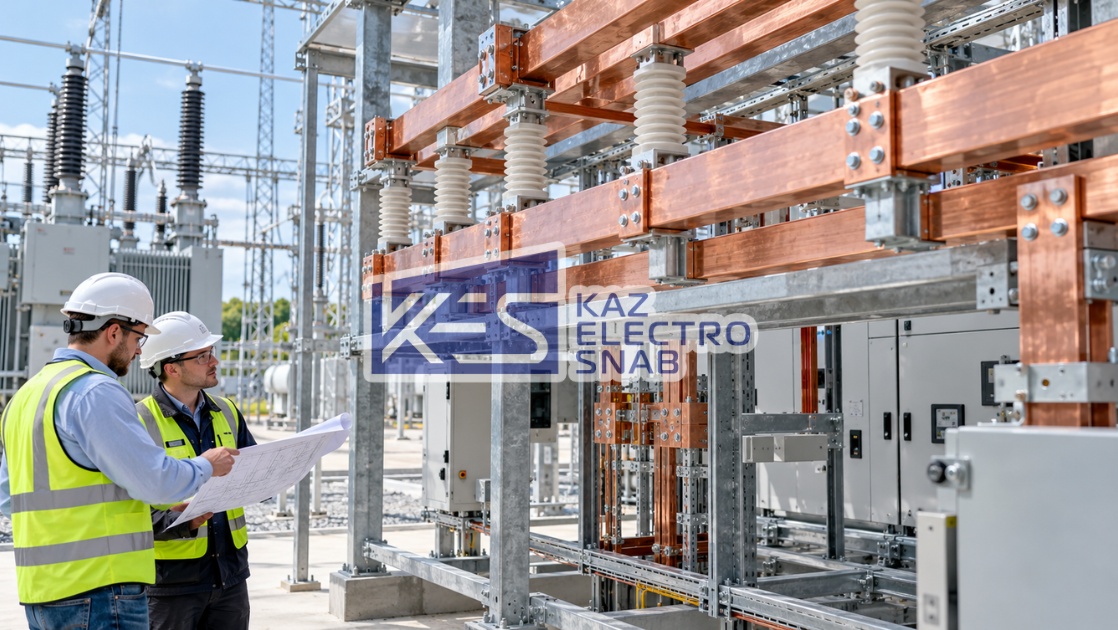

Шинные опоры применяются в распределительных устройствах для крепления и изоляции токоведущих шин. Они используются в электроустановках различных классов напряжения — от низковольтных систем до высоковольтных подстанций.
Основная задача шинной опоры — удерживать токоведущую шину в заданном положении и обеспечивать безопасное расстояние между фазами, оборудованием и заземлёнными частями конструкции.
При нормальной работе распределительного устройства шины передают значительные токи. При коротком замыкании нагрузки резко возрастают, а между проводниками возникают серьёзные электродинамические усилия. В этот момент шинные опоры должны сохранить механическую прочность и не допустить смещения шин.
К основным функциям шинных опор относятся:
– механическое крепление токоведущих шин;
– электрическая изоляция шин от металлоконструкций;
– сохранение межфазных и изоляционных расстояний;
– восприятие электродинамических нагрузок;
– поддержание геометрии шинной системы;
– повышение общей надёжности распределительного устройства.
Шинные опоры подбираются не только по напряжению. При расчёте также учитываются ток короткого замыкания, расстояние между точками крепления, масса и сечение шин, конструкция ошиновки и условия эксплуатации.
Например, при увеличении длины пролёта между опорами возрастает механическая нагрузка на шинную систему. Поэтому количество и расположение опор должны определяться расчётом, а не только конструктивными соображениями.
Особое значение имеет материал изоляционной части. Он должен обладать достаточной электрической и механической прочностью, устойчивостью к нагреву, влаге, загрязнению и температурным перепадам.
В зависимости от проекта могут применяться опоры для внутренней и наружной установки. Для ОРУ дополнительно учитываются атмосферные воздействия, загрязнение окружающей среды, ветровые нагрузки и перепады температуры.
Шинные опоры используются совместно с жёсткой и гибкой ошиновкой, разъединителями, выключателями, трансформаторами тока и другим оборудованием распределительных устройств.
При проектировании важно учитывать не только номинальное напряжение, но и фактическую конфигурацию шин. Ошибка в выборе опор может привести к чрезмерным механическим напряжениям, нарушению изоляционных расстояний и повреждению оборудования при аварийных режимах.
Для подстанций 35, 110, 220 кВ и выше правильный расчёт шинных конструкций имеет особенно большое значение, так как нагрузки при коротком замыкании могут быть значительными.
Поэтому шинные опоры являются не просто элементом крепления, а частью общей системы электрической и механической защиты распределительного устройства.
Грамотно подобранные опоры обеспечивают стабильное положение шин, повышают безопасность эксплуатации и способствуют надёжной работе подстанции в нормальных и аварийных режимах.
