Схемы ошиновки ОРУ 110–220 кВ: жесткая и гибкая система шин

Задать вопрос

Наши специалисты ответят на любой интересующий вопрос по услуге

Назначение и роль ошиновки

Ошиновка в ОРУ выполняет функцию передачи электрической энергии между основными элементами: выключателями, разъединителями, трансформаторами тока и напряжения, а также линиями электропередачи. Кроме того, она обеспечивает гибкость схемных решений и возможность оперативных переключений.

В зависимости от конструктивного исполнения и условий эксплуатации применяются два основных типа систем шин:

жесткая ошиновка
гибкая ошиновка

Каждый вариант имеет свои особенности, преимущества и область применения.

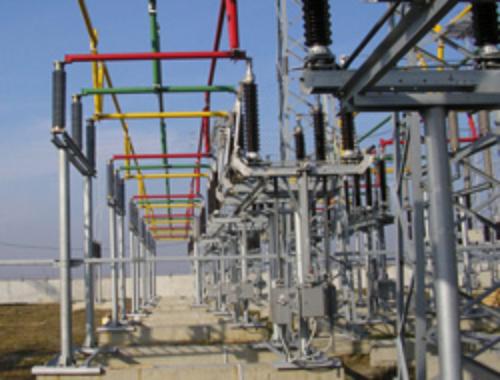

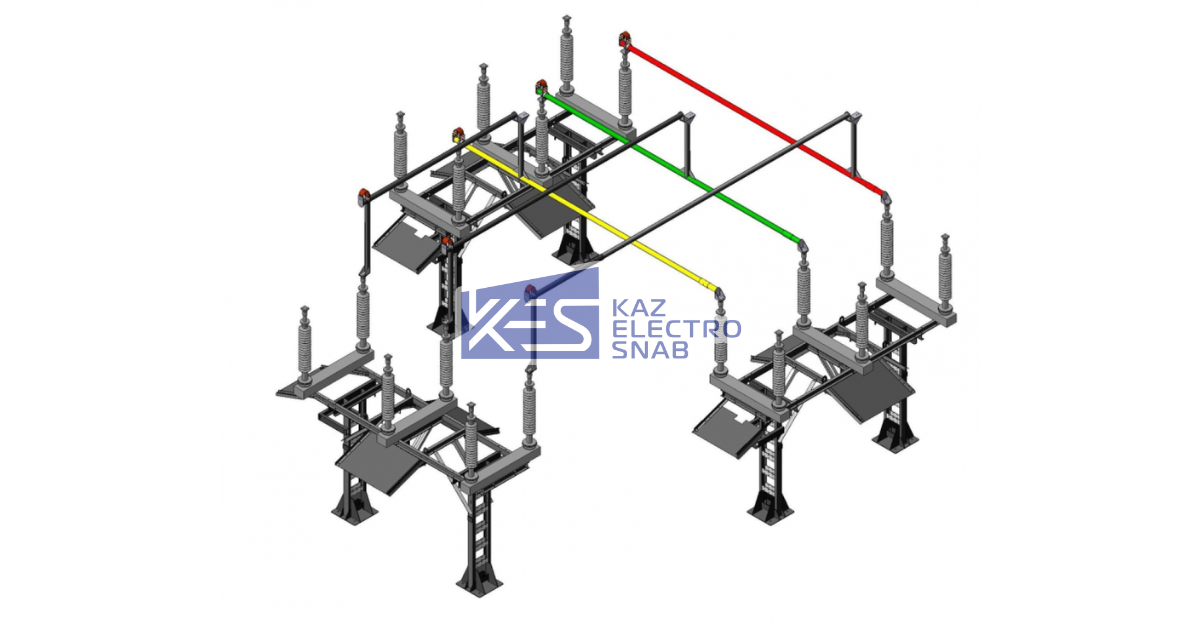

Жесткая система шин

Жесткая ошиновка представляет собой систему токопроводящих элементов, выполненных из алюминиевых или медных труб, профилей или шин, закрепленных на опорных изоляторах.

Основные характеристики:

высокая механическая прочность
устойчивость к ветровым и гололедным нагрузкам
компактное размещение оборудования
четкая геометрия конструкции

Жесткие шины широко применяются в ОРУ 110–220 кВ, особенно в условиях ограниченной территории или при необходимости повышенной надежности. Они позволяют уменьшить габариты распределительного устройства и обеспечить стабильное расстояние между фазами.

Преимущества:

высокая надежность и долговечность
минимальные провисания
устойчивость к коротким замыканиям
аккуратный и технологичный внешний вид

Недостатки:

более высокая стоимость
сложность монтажа
меньшая гибкость при реконструкции

Гибкая система шин

Гибкая ошиновка выполняется из многопроволочных алюминиевых проводов или сталеалюминиевых канатов, подвешенных между опорами.

Основные характеристики:

высокая адаптивность к температурным деформациям
простота монтажа
возможность использования на больших пролетах

Гибкие шины чаще применяются на подстанциях с большими расстояниями между элементами или в районах с высокой сейсмической активностью.

Преимущества:

более низкая стоимость
простота установки и ремонта
высокая гибкость конструкции
снижение нагрузок на опоры

Недостатки:

провисание проводов
зависимость от климатических условий
необходимость регулярного обслуживания
увеличенные габариты ОРУ

Выбор типа ошиновки

Выбор между жесткой и гибкой системой шин определяется рядом факторов:

климатические условия региона
площадь подстанции
уровень токовых нагрузок
требования к надежности
бюджет проекта

В современных проектах ОРУ 110–220 кВ часто применяется комбинированный подход, при котором используются оба типа ошиновки. Например, жесткие шины устанавливаются в узловых точках, а гибкие — на протяженных участках.
