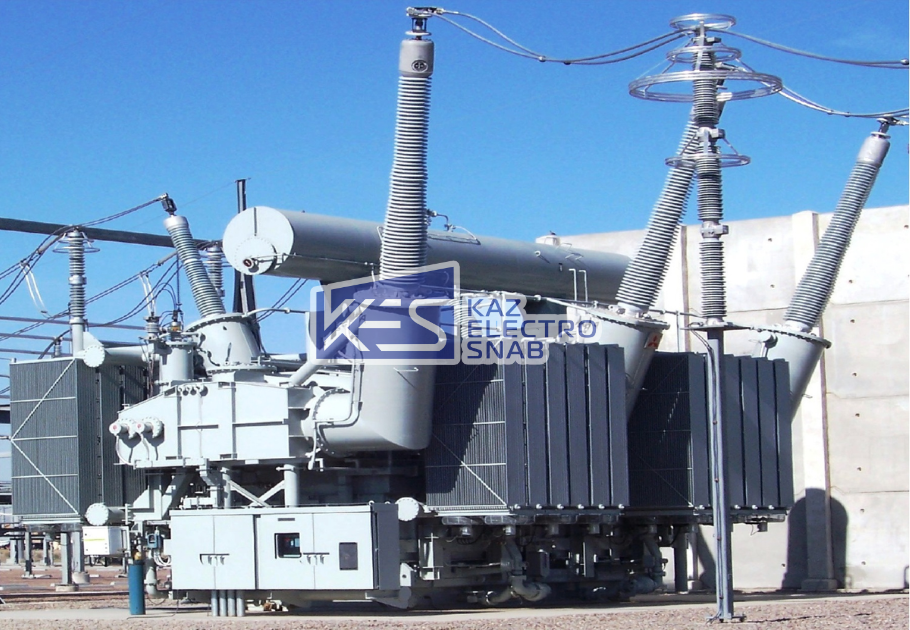

Силовые трансформаторы: основа энергосистемы
Силовой трансформатор предназначен для преобразования уровня напряжения без изменения частоты в электрических сетях. Он является обязательным элементом на всех подстанциях — от распределительных узлов 6–35 кВ до магистральных сетей 110, 220 и 500 кВ. Без трансформаторов невозможна передача электроэнергии на большие расстояния, а также её безопасное и эффективное распределение.
Где применяются силовые трансформаторы
Силовые трансформаторы используются в энергетике, промышленности, строительстве, ЖКХ и на инфраструктурных объектах. Типовые области применения:
-
подстанции 35/10 кВ и 110/10 кВ для городского электроснабжения;
-
магистральные подстанции 220/110/10 кВ;
-
энергетические блоки ТЭЦ, ГТЭС и ПГУ;
-
распределительные сети промышленных предприятий;
-
объекты добывающей и перерабатывающей отрасли.
Классификация силовых трансформаторов
Трансформаторы различаются по ряду признаков:
1. По числу обмоток
-
Двухобмоточные (ТД, ТМ, ТМГ) — стандартное решение;
-
Трёхобмоточные (ТДТН, ТДТНШ) — применяются на подстанциях с несколькими уровнями напряжения.
2. По типу регулирования напряжения
-
С РПН (регулировка под нагрузкой) — для гибкого управления в сетях 110–220 кВ;
-
С ПБВ (переключение без возбуждения) — упрощённый вариант для менее нагруженных объектов.
3. По уровню мощности
-
От 2500 кВА для КТП и ГПП;
-
До 25000–63000 кВА — для региональных узлов;
-
До 250 МВА — для мощных энергоблоков и магистральных сетей.
4. По климатическому исполнению
-
У1, УХЛ1 — стандарт для Казахстана;
-
Изоляционные материалы рассчитаны на −45…+45 °C и резкие перепады температур.
Конструкция и принцип действия
Силовой трансформатор состоит из:
-
магнитопровода из холоднокатаной электротехнической стали;
-
высоковольтной и низковольтной обмотки (медные или алюминиевые);
-
масляного бака с расширителем и системой охлаждения;
-
регулирующего устройства (РПН или ПБВ);
-
изоляторов и вводов, системы защиты и сигнализации.
Принцип работы основан на электромагнитной индукции: переменное напряжение на первичной обмотке создаёт магнитный поток, индуцирующий ток во вторичной цепи. При этом сохраняется частота, но изменяется уровень напряжения.
Поставка и технические требования
При поставке трансформаторов важны:
-
протоколы заводских испытаний (обмотка, потери, нагрев, изоляция);
-
соответствие ГОСТ 11677-85, СТ РК IEC 60076;
-
маркировка и паспортные данные;
-
наличие сертификатов ТР ЕАЭС.
Наша компания осуществляет поставку силовых трансформаторов под ключ с комплектацией, доставкой по Казахстану, монтажом и вводом в эксплуатацию.
Условия эксплуатации и обслуживание
Для надёжной работы важно соблюдать:
-
регулярную проверку уровня и состояния трансформаторного масла;
-
диагностику РПН (если установлен);
-
измерение сопротивления изоляции и токов утечек;
-
визуальный осмотр соединений и вводов;
-
регламентный осмотр не реже 1 раза в 6 месяцев.
Почему выбирают нас
-
Поставка трансформаторов по спецификациям заказчика — от 2500 до 63000 кВА;
-
Сертифицированная продукция от проверенных производителей;
-
Собственный инженерный отдел для адаптации оборудования;
-
Монтаж, наладка, технический надзор и постгарантийное обслуживание.
Заключение
Силовые трансформаторы — неотъемлемая часть любой энергетической системы. От правильного выбора, проектирования и монтажа зависит стабильность электроснабжения на десятилетия. Мы обеспечим полный цикл поставки и сопровождения оборудования на объектах любой сложности по всей территории Казахстана.
