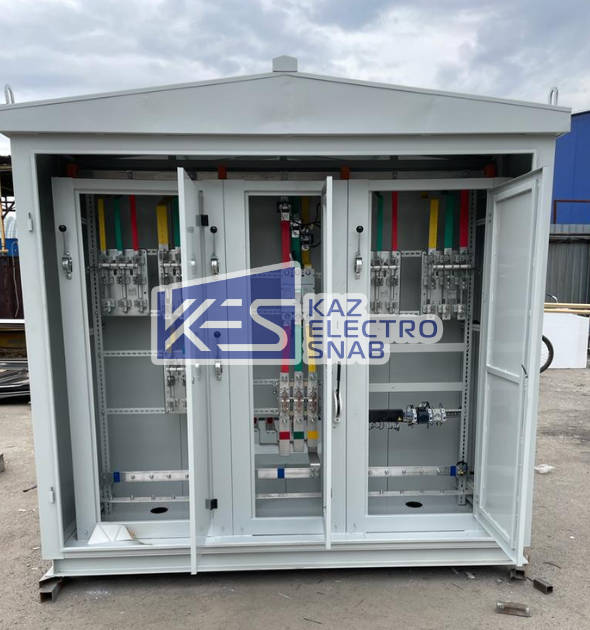

Основные требования к оборудованию подстанций 6–10 кВ

Подстанции 6–10 кВ широко применяются в системах электроснабжения промышленных предприятий, жилых комплексов, коммерческих объектов и городской инфраструктуры. Их надежность зависит не только от правильно разработанной электрической схемы, но и от характеристик установленного оборудования.

Комплектация каждой подстанции определяется индивидуально. При выборе учитываются расчетная мощность объекта, категория надежности электроснабжения, схема подключения, перспективное увеличение нагрузки и условия эксплуатации.

Соответствие электрическим параметрам сети

Оборудование должно соответствовать номинальному напряжению и расчетным рабочим токам конкретной сети. Недостаточно подобрать аппараты только по классу напряжения — необходимо учитывать фактическую нагрузку и возможные режимы работы подстанции.

Особое внимание уделяется стойкости оборудования к токам короткого замыкания. Коммутационные аппараты, сборные шины и другие элементы должны выдерживать возникающие электрические и термические воздействия в пределах предусмотренных проектом значений.

Надежность коммутационного оборудования

В распределительных устройствах 6–10 кВ используются выключатели, разъединители, выключатели нагрузки и другие коммутационные аппараты. От их характеристик зависит возможность безопасного управления отдельными участками электрической сети.

Оборудование подбирается с учетом номинального тока, отключающей способности, механического и коммутационного ресурса. Конструкция должна обеспечивать удобство проведения осмотров и технического обслуживания.

На современных объектах широко применяются вакуумные выключатели, позволяющие выполнять коммутацию рабочих и аварийных токов.

Требования к силовым трансформаторам

Силовой трансформатор является одним из основных элементов трансформаторной подстанции. Его мощность определяется на основании расчетной нагрузки с учетом режима работы потребителей и требуемого резерва.

При выборе трансформатора также учитываются:

• схема и группа соединения обмоток;
• потери электроэнергии;
• способ охлаждения;
• уровень изоляции;
• условия размещения;
• температурный режим эксплуатации.

Правильно подобранная мощность позволяет избежать продолжительных перегрузок и одновременно не устанавливать оборудование с неоправданно большим запасом.

Релейная защита и автоматика

Подстанция 6–10 кВ должна иметь систему защиты, способную своевременно выявлять повреждения и отключать аварийный участок.

В зависимости от схемы электроснабжения применяются защиты от коротких замыканий, перегрузки, замыканий на землю и других ненормальных режимов.

Современные микропроцессорные терминалы РЗиА позволяют объединить несколько функций защиты, измерения, регистрации событий и управления. Параметры устройств выбираются и настраиваются в соответствии с расчетами и принятой схемой электроснабжения.

Электрическая и механическая безопасность

Конструкция оборудования должна минимизировать риск случайного доступа персонала к токоведущим частям. Для этого применяются ограждения, блокировки, заземление и другие технические решения.

В распределительных устройствах предусматриваются взаимные блокировки, исключающие выполнение недопустимых операций. Также должна обеспечиваться возможность безопасного проведения технического обслуживания и ремонта.

Большое значение имеет качество соединений, изоляции и заземляющих устройств. Эти элементы необходимо учитывать как при проектировании, так и при производстве и монтаже оборудования.

Условия эксплуатации

Оборудование подстанции выбирается с учетом места его установки. Требования для закрытого помещения и оборудования наружного размещения могут существенно отличаться.

При подборе необходимо учитывать температуру окружающей среды, влажность, запыленность, высоту над уровнем моря и другие внешние воздействия. Для наружных подстанций дополнительно имеют значение осадки, ветер, перепады температуры и климатическое исполнение оборудования.

Степень защиты оболочек также выбирается в зависимости от условий эксплуатации и места установки.

Удобство обслуживания

Подстанция проектируется не только для ввода в эксплуатацию, но и для многолетней дальнейшей работы. Поэтому оборудование должно обеспечивать удобный доступ для осмотра, диагностики, ремонта и замены отдельных компонентов.

Рациональная компоновка позволяет сократить время обслуживания и упростить работу эксплуатационного персонала. При этом доступ к оборудованию не должен нарушать требования электрической безопасности.

Учет и контроль параметров

Современные подстанции могут оснащаться приборами измерения, средствами коммерческого и технического учета электроэнергии, устройствами сигнализации и системами удаленного контроля.

Контроль основных электрических параметров помогает своевременно обнаруживать отклонения, анализировать режимы нагрузки и оценивать состояние сети. На крупных объектах информация может передаваться в автоматизированную систему диспетчерского управления.

Качество изготовления оборудования

Надежность подстанции зависит от качества не только основных аппаратов, но и всей сборки. Значение имеют шинные соединения, кабельные подключения, монтаж вторичных цепей, маркировка и механическая прочность конструкций.

Перед поставкой комплектное оборудование должно пройти предусмотренные проверки и испытания. Контроль позволяет выявить возможные недостатки до монтажа и ввода подстанции в эксплуатацию.

Возможность дальнейшего развития

При проектировании подстанции желательно учитывать перспективное увеличение нагрузки объекта. В ряде случаев предусматривается возможность установки дополнительных ячеек, замены трансформаторов или расширения распределительного устройства.

Такой подход позволяет модернизировать систему электроснабжения без полной реконструкции подстанции и сократить будущие капитальные затраты.

Заключение

Основные требования к оборудованию подстанций 6–10 кВ связаны с надежностью, электрической и механической безопасностью, соответствием расчетным параметрам сети и условиям эксплуатации. Не менее важны удобство обслуживания, корректная работа РЗиА, качество сборки и возможность дальнейшего расширения объекта.

Окончательный состав оборудования определяется на основании технических условий, расчетов и проектной документации. Комплексный подход к проектированию и комплектации подстанции позволяет обеспечить стабильное электроснабжение объекта и снизить вероятность аварий и незапланированных простоев.
