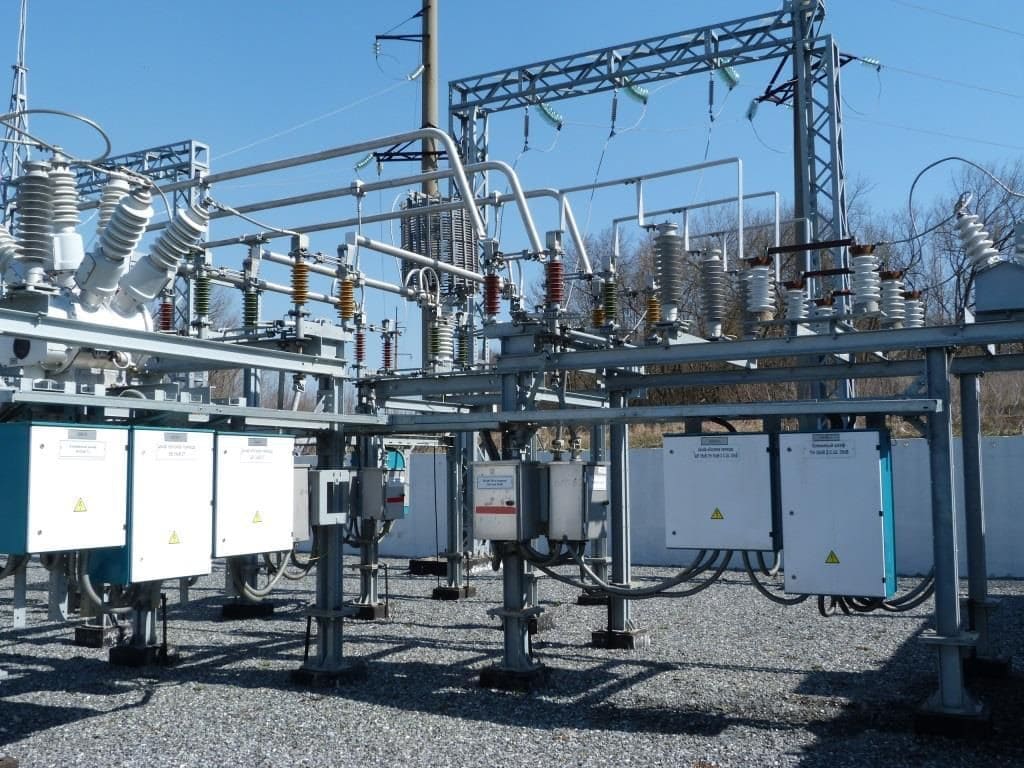

ОРУ 220 кВ (открытое распределительное устройство 220 кВ)

ОРУ 220 кВ представляет собой открытое распределительное устройство, предназначенное для приема, распределения и передачи электрической энергии высокого напряжения. Такие установки широко применяются на узловых и магистральных подстанциях, обеспечивая связь между энергосистемами и крупными потребителями.

Основное преимущество ОРУ — возможность размещения оборудования на открытой площадке, что упрощает обслуживание, снижает стоимость строительства и обеспечивает удобный доступ к основным элементам.

Состав оборудования ОРУ 220 кВ

В состав открытого распределительного устройства 220 кВ входят следующие основные элементы:

высоковольтные выключатели (элегазовые, баковые)
разъединители и заземлители
трансформаторы тока и напряжения
ограничители перенапряжения (ОПН)
шинные системы (жесткая или гибкая ошиновка)
опорные изоляторы и металлоконструкции
ВЧ заградители и оборудование связи

Каждый элемент выполняет свою функцию: выключатели обеспечивают коммутацию, разъединители — видимый разрыв цепи, трансформаторы — измерение параметров сети, а ОПН защищают оборудование от перенапряжений.

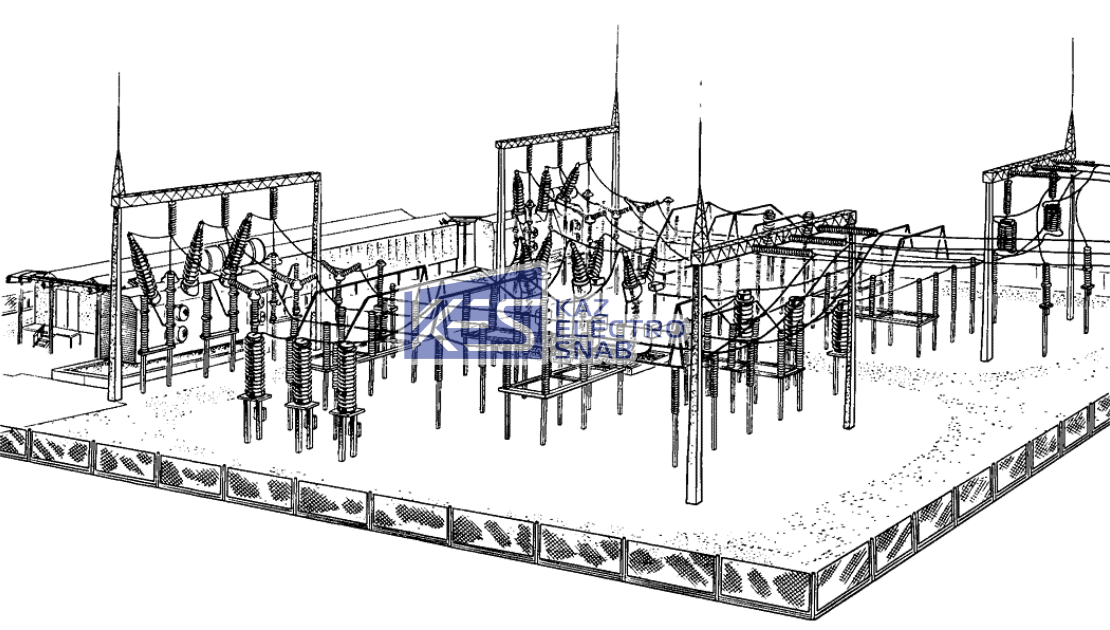

Компоновка ОРУ 220 кВ

Компоновка ОРУ определяется схемой подстанции, требованиями надежности и особенностями площадки. Наиболее распространены следующие схемы:

одиночная система шин
двойная система шин
схема с обходной системой шин
полуторная схема (1,5 выключателя)
схема с двумя выключателями на присоединение

Выбор схемы зависит от категории надежности электроснабжения, количества присоединений и требований к резервированию.

При проектировании учитываются расстояния между фазами, высота установки оборудования, ветровые и климатические нагрузки, а также удобство эксплуатации.

Требования ПУЭ к ОРУ 220 кВ

Проектирование и эксплуатация ОРУ 220 кВ регламентируются Правилами устройства электроустановок (ПУЭ). Основные требования включают:

соблюдение минимальных изоляционных расстояний
обеспечение безопасных проходов для персонала
надежное заземление всех металлических конструкций
защита от атмосферных перенапряжений
учет климатических условий (ветер, гололед, температура)
организация молниезащиты

Также ПУЭ предъявляет требования к размещению оборудования, уровню изоляции и устойчивости к коротким замыканиям.

Ошиновка и конструктивные решения

В ОРУ 220 кВ применяются два основных типа ошиновки:

жесткая ошиновка — используется алюминиевые трубы или шины, отличается высокой механической прочностью
гибкая ошиновка — выполняется проводами, применяется при больших пролетах

Выбор зависит от схемы, стоимости и условий эксплуатации. Жесткая ошиновка чаще используется на современных подстанциях благодаря устойчивости и компактности.

Преимущества ОРУ 220 кВ

высокая надежность и простота конструкции
удобство обслуживания и ремонта
возможность поэтапного расширения
снижение капитальных затрат по сравнению с КРУЭ
визуальный контроль состояния оборудования

Применение ОРУ 220 кВ

ОРУ 220 кВ используются:

на узловых подстанциях энергосистем
на промышленных предприятиях
на электростанциях
в распределительных сетях высокого напряжения

Они обеспечивают передачу мощности на большие расстояния и устойчивую работу энергосистемы.
