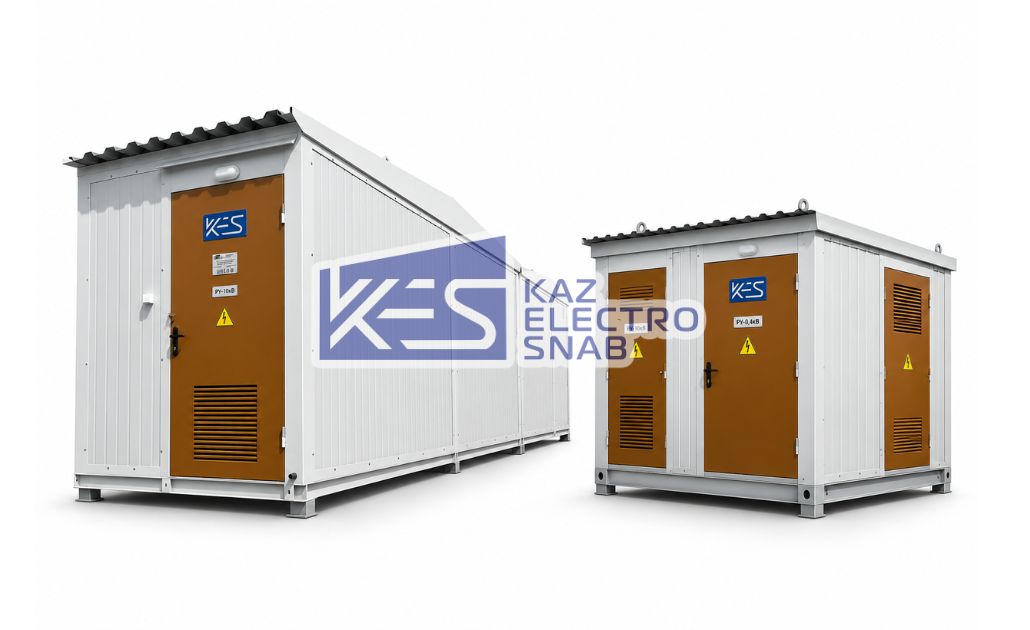

КТПН и БКТП: в чем разница и какое решение выбрать
Комплектная трансформаторная подстанция является одним из ключевых элементов системы электроснабжения предприятия, жилого комплекса, строительного объекта или инфраструктурного сооружения. Она объединяет оборудование высокого и низкого напряжения, силовой трансформатор, аппараты защиты, управления и учета.
При выборе подстанции заказчик может столкнуться с разными вариантами исполнения. Среди наиболее распространенных решений — КТПН и БКТП. Несмотря на схожее назначение, они отличаются конструктивно и выбираются с учетом условий конкретного проекта.
Что такое КТПН
КТПН — комплектная трансформаторная подстанция наружной установки. Ее оборудование размещается в защищенном корпусе, рассчитанном на эксплуатацию вне здания.
В типовой состав КТПН могут входить устройство высокого напряжения, один или несколько силовых трансформаторов, распределительное устройство 0,4 кВ, аппараты коммутации и защиты, системы учета и вспомогательные цепи.
Конкретная комплектация определяется проектом. При подборе учитываются мощность потребителей, напряжение сети, схема электроснабжения, категория надежности, климатические условия и требования заказчика.
КТПН применяется для электроснабжения промышленных и коммерческих объектов, производственных площадок, инфраструктуры, строительных объектов и других потребителей.
Что такое БКТП
БКТП — блочная комплектная трансформаторная подстанция. Основное отличие такого решения заключается в блочном исполнении.
Оборудование размещается внутри специально подготовленного здания или нескольких соединяемых блоков. Внутреннее пространство позволяет организовать отдельные помещения и отсеки для оборудования высокого напряжения, трансформаторов и распределительного устройства низкого напряжения.
БКТП может проектироваться с одним или несколькими трансформаторами. Состав оборудования, размеры блоков, количество помещений, расположение дверей и вентиляционных элементов определяются требованиями конкретного объекта.
Такое исполнение широко применяется при электроснабжении жилых комплексов, промышленных предприятий, общественных зданий и крупных инфраструктурных объектов.
В чем основная разница между КТПН и БКТП
Главное отличие заключается не в принципе преобразования электроэнергии, а в конструктивном исполнении подстанции.
КТПН представляет собой комплектную подстанцию наружной установки в металлическом или другом предусмотренном конструкцией корпусе. Как правило, это более компактное решение, когда необходимо рационально разместить оборудование на выделенной площадке.
БКТП выполняется в виде одного или нескольких полноразмерных блоков. Такое решение дает больше возможностей для внутренней компоновки оборудования и организации отдельных помещений.
Поэтому выбирать подстанцию только по мощности трансформатора неправильно. Две подстанции одинаковой мощности могут существенно различаться по конструкции, размерам и комплектации.
КТПН или БКТП — что выбрать
КТПН может быть рациональным решением, если для объекта требуется относительно компактная наружная подстанция и проект не предусматривает сложной блочной компоновки.
БКТП целесообразно рассматривать, когда требуется разместить значительный объем оборудования, предусмотреть несколько функциональных помещений или реализовать индивидуальную схему электроснабжения.
Однако универсального правила «КТПН лучше БКТП» или наоборот не существует. Выбор выполняется на основании технических условий и проектных решений.
Какие параметры необходимо учитывать
Перед выбором исполнения подстанции необходимо определить расчетную мощность объекта, количество и мощность трансформаторов, напряжение питающей сети, категорию надежности электроснабжения и схему подключения.
Также учитываются токи короткого замыкания, состав коммутационного оборудования, требования к РЗА и учету электроэнергии, способ ввода и вывода кабелей, наличие резервирования, размеры площадки и условия эксплуатации.
Для наружных подстанций особенно важны климатическое исполнение, температурный диапазон, вентиляция, отопление при необходимости и защита оборудования от внешних воздействий.
Однотрансформаторное и двухтрансформаторное исполнение
КТПН и БКТП могут иметь различную конфигурацию в зависимости от требований системы электроснабжения.
Однотрансформаторная подстанция применяется там, где схема объекта допускает питание от одного трансформатора. Двухтрансформаторное решение позволяет распределять нагрузку между трансформаторами и реализовывать необходимые проектом схемы резервирования.
Количество трансформаторов должно определяться расчетами и требованиями к надежности электроснабжения, а не только общей установленной мощностью объекта.
Почему комплектация подстанции рассчитывается индивидуально
Даже при одинаковом обозначении мощности стоимость и сроки изготовления КТПН или БКТП могут отличаться.
На итоговую комплектацию влияют выбранные силовые трансформаторы, аппараты высокого и низкого напряжения, количество отходящих линий, системы РЗА, АВР, учета, собственных нужд и другие технические решения.
Поэтому для корректного расчета производителю необходимо предоставить технические условия, проект или основные исходные данные по объекту.
Производство КТПН и БКТП в KazElectroSnab
KazElectroSnab производит комплектные трансформаторные подстанции для промышленных, жилых, коммерческих и инфраструктурных объектов. Исполнение и комплектация оборудования определяются на основании требований проекта и исходных данных заказчика.
При подборе КТПН или БКТП важно оценивать решение комплексно: от мощности и схемы электроснабжения до условий размещения, состава оборудования и дальнейшей эксплуатации. Такой подход позволяет подобрать подстанцию под реальные требования конкретного объекта.
