Что такое КРУ
КРУ — комплектное распределительное устройство. Оно представляет собой набор металлических ячеек, внутри которых размещаются коммутационные аппараты, измерительные трансформаторы, устройства защиты, автоматики и другие элементы распределительной системы.
КРУ используется для:
- приёма электроэнергии;
- распределения мощности между отходящими линиями;
- защиты электрических сетей;
- управления присоединениями;
- измерения параметров сети;
- локализации аварийных участков.
Как правило, КРУ устанавливается внутри специально подготовленного помещения — в распределительном пункте, трансформаторной подстанции, производственном здании или другом закрытом объекте.
Наиболее распространённые классы напряжения — 6 и 10 кВ, однако существуют решения и для других уровней напряжения.
Что такое КРУН
КРУН — комплектное распределительное устройство наружной установки.
По функциональному назначению оно выполняет те же основные задачи, что и КРУ: принимает и распределяет электроэнергию, обеспечивает коммутацию линий, защиту и управление.
Главное отличие заключается в том, что КРУН рассчитано на эксплуатацию на открытом воздухе.
Конструкция такого оборудования предусматривает защиту от:
- атмосферных осадков;
- пыли;
- ветра;
- перепадов температуры;
- воздействия окружающей среды.
КРУН может применяться там, где строительство отдельного здания распределительного устройства экономически или технически нецелесообразно.

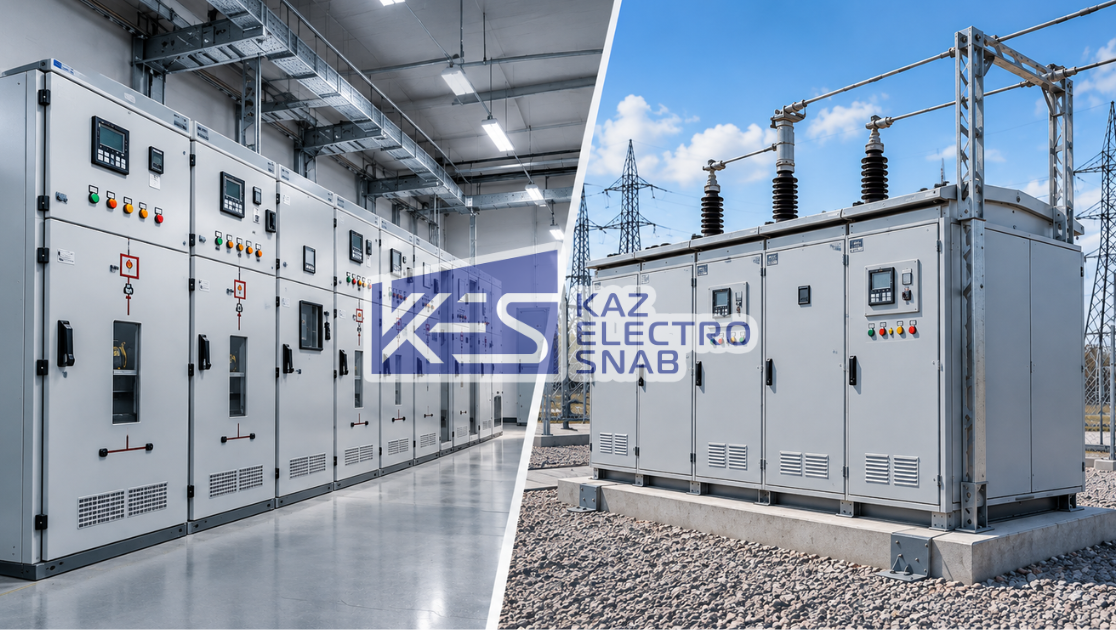

Главное отличие КРУ от КРУН
Если говорить максимально просто:
КРУ — преимущественно для установки внутри помещения.
КРУН — для установки на открытом воздухе.
При этом внутри обоих типов устройств могут использоваться похожие функциональные элементы:
- выключатели;
- разъединяющие контакты;
- трансформаторы тока;
- трансформаторы напряжения;
- устройства РЗА;
- приборы учёта;
- системы сигнализации и управления.
Разница заключается прежде всего в конструктивной защите корпуса и условиях эксплуатации.
Основные различия
Место установки
КРУ размещается в помещении, где оборудование защищено от прямого воздействия осадков и внешней среды.
КРУН устанавливается непосредственно на открытой площадке и должно сохранять работоспособность при изменении погодных условий.
Конструкция корпуса
Корпус КРУ рассчитан на эксплуатацию внутри здания.
КРУН имеет более защищённое исполнение. Конструкция корпуса должна предотвращать попадание влаги, снега и загрязнений внутрь оборудования.
Дополнительно могут применяться:
- уплотнения;
- вентиляционные элементы;
- системы обогрева;
- защита от конденсата;
- усиленные наружные покрытия.
Температурный режим
В помещении условия эксплуатации КРУ обычно более стабильны.
КРУН работает при значительно более широком диапазоне наружных температур, поэтому при проектировании необходимо учитывать климатическое исполнение оборудования.
Для регионов с холодной зимой особое значение имеют системы обогрева шкафов и предотвращения образования конденсата.
Из чего состоит КРУ
Типовая ячейка КРУ может включать:
- высоковольтный выключатель;
- шинную систему;
- трансформаторы тока;
- трансформаторы напряжения;
- заземляющий аппарат;
- устройства релейной защиты;
- измерительные приборы;
- цепи управления;
- сигнализацию;
- кабельный отсек.
Состав конкретной ячейки определяется её назначением.
Например, ячейки могут быть:
- вводными;
- отходящими;
- секционными;
- трансформаторными;
- измерительными.
Из чего состоит КРУН
По составу КРУН во многом похоже на КРУ.
Главное отличие заключается в дополнительной конструктивной защите.
В КРУН могут предусматриваться:
- влагозащищённые корпуса;
- системы внутреннего обогрева;
- вентиляция;
- защита от образования конденсата;
- усиленная антикоррозионная обработка;
- наружные двери и замки;
- дополнительные уплотнения.
При этом внутренние коммутационные и защитные аппараты выполняют те же функции, что и в обычном КРУ.
Где применяется КРУ
КРУ целесообразно использовать там, где предусмотрено закрытое помещение распределительного устройства.
Основные области применения:
- промышленные предприятия;
- трансформаторные подстанции;
- распределительные пункты;
- энергетические объекты;
- крупные производственные комплексы;
- инфраструктурные объекты;
- коммерческие здания с собственными сетями среднего напряжения.
КРУ удобно применять на объектах, где необходимо обеспечить комфортное обслуживание оборудования внутри здания.
Где применяется КРУН
КРУН используют на объектах, где распределительное устройство необходимо разместить непосредственно на открытой территории.
Наиболее распространённые области:
- промышленные площадки;
- карьеры;
- горнодобывающие предприятия;
- нефтегазовые объекты;
- строительные площадки;
- наружные распределительные пункты;
- временные и постоянные энергообъекты;
- инфраструктурные проекты.
КРУН особенно удобно там, где отсутствует отдельное здание РУ или необходимо сократить объём строительных работ.
Преимущества КРУ
К основным преимуществам КРУ относятся:
- удобство обслуживания;
- защищённость оборудования внутри помещения;
- стабильные условия эксплуатации;
- возможность организации большого количества ячеек;
- удобство интеграции с РЗА и автоматикой;
- высокая ремонтопригодность.
Кроме того, внутри помещения проще организовать постоянный температурный режим и контроль состояния оборудования.
Преимущества КРУН
Главное преимущество КРУН — возможность установки без строительства отдельного здания распределительного устройства.
Это позволяет:
- быстрее разместить оборудование;
- сократить объём строительных работ;
- использовать устройство на удалённых объектах;
- устанавливать РУ непосредственно рядом с точкой подключения;
- создавать компактные распределительные узлы.
При этом необходимо учитывать повышенные требования к защите корпуса и климатическому исполнению.
Что выбрать: КРУ или КРУН
Выбор определяется не только ценой оборудования.
Необходимо учитывать:
- место установки;
- наличие здания РУ;
- климатические условия;
- класс напряжения;
- количество присоединений;
- требования к надёжности;
- необходимость расширения;
- условия обслуживания;
- требования проекта.
Если на объекте уже предусмотрено помещение распределительного устройства, применение КРУ часто оказывается наиболее логичным решением.
Если оборудование необходимо разместить на открытой площадке, рассматривается КРУН.
КРУ и КРУН — это не отдельные выключатели
Иногда КРУ или КРУН ошибочно воспринимают как один аппарат.
На самом деле это комплексное распределительное устройство, состоящее из нескольких ячеек и оборудования внутри них.
Выключатель, трансформатор тока или терминал РЗА являются отдельными элементами, входящими в состав ячейки.
Поэтому при выборе КРУ или КРУН необходимо рассматривать всю систему распределения электроэнергии в комплексе.
Как выбирается количество ячеек
Количество ячеек зависит от однолинейной схемы объекта.
В состав распределительного устройства могут входить:
- вводные ячейки;
- отходящие линии;
- секционный выключатель;
- трансформаторные присоединения;
- измерительные ячейки;
- резервные ячейки.
При проектировании рекомендуется также учитывать перспективное увеличение нагрузки и возможное расширение объекта.
Почему важно учитывать РЗА
КРУ и КРУН работают совместно с системами релейной защиты и автоматики.
РЗА должна:
- выявлять аварийный участок;
- подавать команду на отключение;
- обеспечивать селективность;
- защищать трансформаторы и линии;
- передавать сигналы в систему управления.
Поэтому комплектация ячеек должна быть согласована с проектом РЗА объекта.
Что учитывать при заказе КРУ или КРУН
Для корректного подбора оборудования желательно предоставить:
- однолинейную схему;
- техническое задание;
- класс напряжения;
- номинальный ток;
- ток короткого замыкания;
- количество и назначение ячеек;
- требования к выключателям;
- требования к РЗА;
- климатические условия;
- место установки.
Чем точнее исходные данные, тем корректнее можно определить конструкцию и комплектацию распределительного устройства.
КРУ и КРУН от KazElectroSnab
KazElectroSnab производит и комплектует распределительные устройства для энергетических, промышленных и инфраструктурных объектов.
Комплектация КРУ и КРУН подбирается с учётом однолинейной схемы, технического задания, класса напряжения, номинальных токов и требований к релейной защите.
В зависимости от проекта могут применяться различные типы коммутационных аппаратов, измерительных трансформаторов и терминалов РЗА.
Оборудование изготавливается под требования конкретного объекта и проектной документации.
