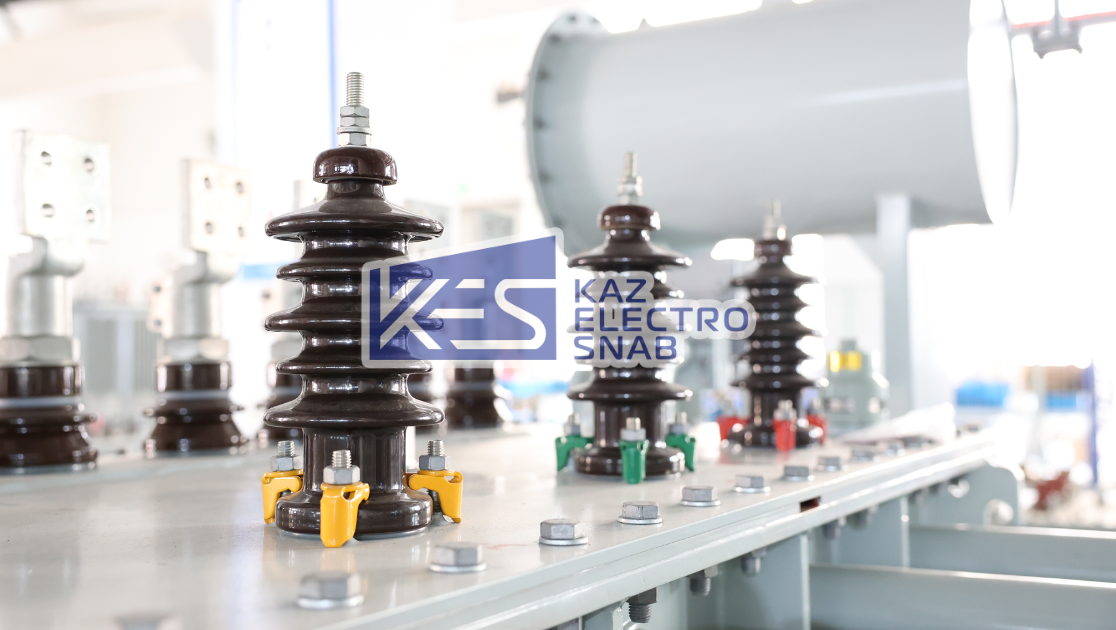

Как выбрать силовой трансформатор по мощности и условиям эксплуатации

Силовой трансформатор является одним из основных элементов системы электроснабжения. От правильности его выбора зависит возможность передачи необходимой мощности потребителям, стабильность работы оборудования и дальнейшая эксплуатация энергообъекта.

Распространенная ошибка — выбирать трансформатор исключительно по установленной мощности потребителей. На практике требуется учитывать целый комплекс параметров: фактическую расчетную нагрузку, перспективу ее увеличения, режим работы, условия окружающей среды и схему электроснабжения.

С чего начинается выбор трансформатора

Перед подбором оборудования необходимо собрать исходные данные по объекту. В первую очередь определяются напряжение питающей и распределительной сети, расчетная нагрузка, категория надежности электроснабжения и характер подключаемых потребителей.

Также важно понимать, где будет установлен трансформатор: внутри здания, в составе КТП или БКТП, на подстанции либо на другой предусмотренной проектом площадке.

Чем точнее исходные данные, тем обоснованнее можно определить характеристики оборудования.

Как определить необходимую мощность

Номинальная мощность трансформатора должна соответствовать расчетной нагрузке объекта с учетом предусмотренных проектом режимов работы.

При этом простое сложение мощности всех электроприемников не всегда дает правильный результат. Оборудование предприятия редко работает одновременно и постоянно с максимальной нагрузкой.

Поэтому при расчетах учитываются характер потребителей, коэффициенты спроса и одновременности, режим работы оборудования и другие параметры, предусмотренные методикой расчета.

После определения расчетной нагрузки выбирается подходящая стандартная номинальная мощность трансформатора.

Нужно ли предусматривать запас мощности

Определенный резерв может быть необходим, если в будущем планируется расширение производства, установка дополнительного оборудования или увеличение электрической нагрузки.

Однако чрезмерное завышение мощности также не является универсальным решением. Трансформатор должен выбираться на основании расчетов и перспективного развития объекта, а не по принципу «чем мощнее, тем лучше».

Рациональный запас позволяет учитывать развитие объекта без неоправданного увеличения установленной мощности.

Один или два трансформатора

Количество трансформаторов определяется схемой электроснабжения и требованиями к надежности.

Для некоторых объектов достаточно одного трансформатора. Если требуется резервирование питания или распределение значительной нагрузки, проектом может предусматриваться двухтрансформаторная подстанция.

При такой схеме необходимо определить распределение нагрузки между трансформаторами и режим работы при выводе одного из них из эксплуатации.

Поэтому вопрос количества трансформаторов непосредственно связан не только с мощностью, но и с категорией надежности электроснабжения объекта.

Выбор по классу напряжения

Следующий важный параметр — номинальное напряжение обмоток.

Трансформатор должен соответствовать параметрам питающей сети и требуемому напряжению на стороне потребителя. Для распределительных сетей широко применяются решения, преобразующие напряжение 6 или 10 кВ до 0,4 кВ.

На объектах более высокого класса напряжения применяются трансформаторы с соответствующими параметрами первичной и вторичной сторон.

Класс напряжения определяется схемой электроснабжения и техническими условиями подключения объекта.

Масляный или сухой трансформатор

Условия установки существенно влияют на выбор конструкции трансформатора.

Масляные трансформаторы широко применяются на подстанциях и различных промышленных объектах. Трансформаторное масло выполняет функции изоляционной и охлаждающей среды. При проектировании необходимо учитывать требования к размещению и эксплуатации такого оборудования.

Сухие трансформаторы не используют трансформаторное масло в качестве изоляционной среды. Они часто рассматриваются для установки внутри зданий и объектов, где особенности размещения предъявляют соответствующие требования к оборудованию.

Выбор между сухим и масляным исполнением необходимо выполнять с учетом проекта, условий установки, требований безопасности и особенностей эксплуатации.

Условия окружающей среды

При подборе трансформатора необходимо учитывать фактические условия площадки.

На работу оборудования могут влиять температура окружающего воздуха, высота над уровнем моря, влажность, запыленность и другие внешние факторы.

Особое значение условия эксплуатации имеют для оборудования наружной установки. Трансформатор должен иметь исполнение, соответствующее климатическим характеристикам района размещения объекта.

Если фактические условия отличаются от стандартных, это необходимо учитывать еще на этапе формирования технических требований.

Режим нагрузки трансформатора

Два объекта с одинаковой максимальной мощностью могут иметь совершенно разные графики электропотребления.

На одном предприятии нагрузка может быть относительно стабильной в течение суток, а на другом — резко изменяться при запуске технологического оборудования.

Поэтому необходимо учитывать не только максимальное значение нагрузки, но и ее характер. Значительные пусковые токи, частые изменения режима и продолжительные периоды высокой загрузки могут влиять на выбор оборудования и всей схемы электроснабжения.

Потери и энергоэффективность

При эксплуатации трансформатора возникают потери электроэнергии. Часть из них присутствует при включенном оборудовании даже при небольшой нагрузке, другая часть зависит от величины протекающего тока.

Поэтому при сравнении вариантов имеет смысл оценивать не только первоначальную стоимость оборудования, но и предполагаемый режим его дальнейшей эксплуатации.

Для объектов с продолжительной и значительной нагрузкой эксплуатационные характеристики трансформатора приобретают особое значение.

Охлаждение и вентиляция

В процессе работы трансформатор выделяет тепло, которое необходимо эффективно отводить.

Для оборудования, установленного внутри БКТП, КТП или специального помещения, необходимо обеспечить предусмотренные проектом условия вентиляции и охлаждения.

Недостаточный отвод тепла способен отрицательно влиять на температурный режим оборудования. Поэтому компоновка подстанции и вентиляционные решения должны соответствовать мощности и типу установленного трансформатора.

Учет токов короткого замыкания

Выбор трансформатора связан с расчетами режимов электрической сети.

Параметры трансформатора влияют на значения токов короткого замыкания, которые, в свою очередь, учитываются при выборе выключателей, шин, КРУ и другого электрооборудования.

Поэтому силовой трансформатор нельзя рассматривать отдельно от остальных элементов системы. Его характеристики должны быть согласованы с общей схемой электроснабжения.

Возможность регулирования напряжения

В зависимости от требований объекта может потребоваться возможность изменения коэффициента трансформации для поддержания необходимого уровня напряжения.

Конкретный способ регулирования определяется типом трансформатора и проектными требованиями. Для одних объектов достаточно регулирования при отключенном оборудовании, для других могут потребоваться решения, позволяющие регулировать напряжение под нагрузкой.

Необходимость такой функции должна определяться расчетами и режимами электрической сети.

Что учитывать при выборе трансформатора для КТП и БКТП

Если трансформатор устанавливается в составе комплектной подстанции, необходимо учитывать не только его электрические характеристики, но и совместимость с конструкцией подстанции.

Важны габариты, масса, способ подключения, расположение вводов, требования к вентиляции и возможность безопасного обслуживания.

Трансформатор, распределительные устройства 6–10 кВ и 0,4 кВ, системы защиты и другие компоненты должны рассматриваться как единый комплекс.

Какие данные нужны для подбора

Для предварительного выбора силового трансформатора желательно подготовить:

• требуемую мощность и расчетную нагрузку;
• напряжение первичной и вторичной сторон;
• категорию надежности электроснабжения;
• количество трансформаторов;
• условия и место установки;
• предполагаемый режим нагрузки;
• требования к исполнению;
• технические условия или проектную документацию при их наличии.

Эти данные позволяют существенно точнее определить необходимое исполнение оборудования и подготовить техническое решение.

Выбор силовых трансформаторов для энергетических объектов

Правильно выбранный трансформатор должен соответствовать не одному параметру, а всей системе электроснабжения объекта. Мощность, класс напряжения, конструктивное исполнение, режим нагрузки и климатические условия необходимо рассматривать совместно.

KazElectroSnab предлагает силовые трансформаторы для комплектных трансформаторных подстанций и энергетических объектов. При подборе оборудования учитываются технические требования проекта, параметры сети и условия будущей эксплуатации.

Такой подход позволяет выбрать трансформатор, соответствующий реальной нагрузке и особенностям конкретного объекта.
