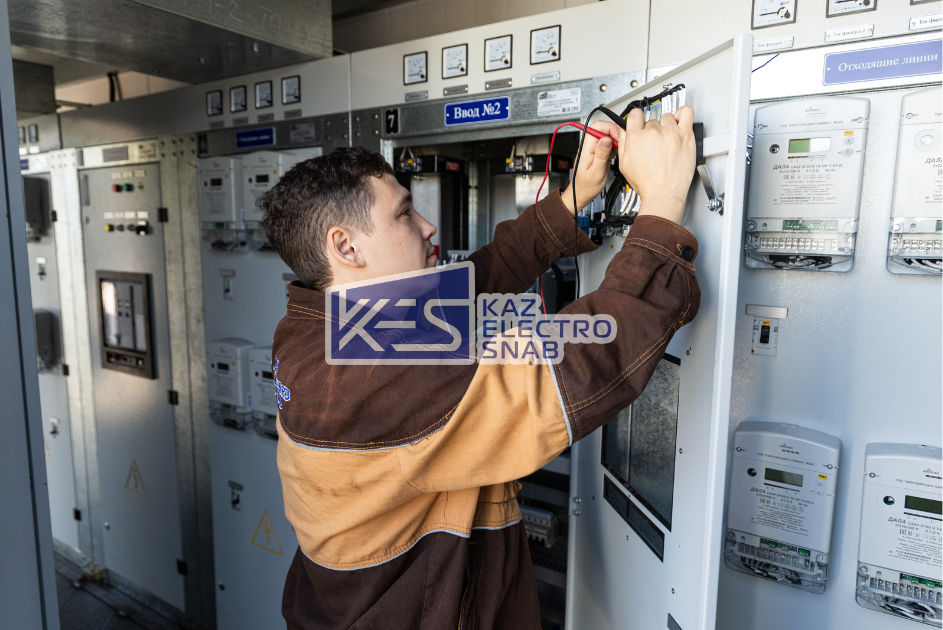

Как выбрать оборудование для реконструкции подстанции

Реконструкция действующей подстанции отличается от строительства нового энергетического объекта. Проектировщик и заказчик ограничены существующей схемой, габаритами сооружений, расположением кабельных трасс, характеристиками установленного оборудования и условиями действующей энергосистемы.

Поэтому выбор оборудования начинается с обследования объекта. Необходимо определить, какие элементы требуют замены, какие могут продолжить эксплуатацию и какие технические решения позволят повысить надежность подстанции без необоснованного увеличения стоимости реконструкции.

Анализ существующего оборудования

Перед подбором нового оборудования необходимо получить достоверную информацию о фактическом состоянии подстанции. Проектная документация прошлых лет не всегда полностью соответствует текущей конфигурации объекта, особенно если за время эксплуатации выполнялись локальные модернизации.

При обследовании анализируют характеристики трансформаторов, распределительных устройств, коммутационных аппаратов, измерительных трансформаторов, систем РЗиА, собственных нужд и другого оборудования.

Также необходимо учитывать физическое состояние аппаратов, их остаточный ресурс и доступность запасных частей.

Определение причины реконструкции

Комплектация напрямую зависит от задач модернизации. Реконструкция может проводиться из-за увеличения электрической нагрузки, физического износа оборудования, изменения схемы электроснабжения или необходимости повысить надежность объекта.

В других случаях причиной становится развитие производства, подключение новых потребителей или внедрение современных систем автоматизации и диспетчерского управления.

Четкое определение цели помогает избежать замены исправного оборудования, если существующие аппараты соответствуют новым техническим требованиям.

Расчет перспективной нагрузки

Подбирать оборудование только по существующему энергопотреблению не всегда рационально. Если после реконструкции планируется расширение предприятия или подключение дополнительных объектов, перспективную нагрузку необходимо учитывать заранее.

На основании расчетов определяются требуемая мощность трансформаторов, номинальные токи распределительных устройств, параметры шин и характеристики коммутационных аппаратов.

При этом чрезмерный запас также нежелателен. Он увеличивает первоначальные затраты и не всегда дает практическое преимущество.

Проверка токов короткого замыкания

После изменения мощности трансформаторов, конфигурации сети или точки подключения могут измениться расчетные токи короткого замыкания.

Новое оборудование должно соответствовать полученным значениям по отключающей способности, термической и электродинамической стойкости. Это относится к выключателям, сборным шинам и другим элементам распределительного устройства.

Особенно важно повторно выполнить необходимые расчеты, если реконструкция предполагает увеличение мощности подстанции.

Выбор силовых трансформаторов

При необходимости замены трансформатора оценивается не только требуемая мощность. Учитываются номинальные напряжения, схема и группа соединения обмоток, напряжение короткого замыкания, регулирование напряжения, условия охлаждения и особенности установки.

Для реконструируемого объекта большое значение имеют габариты оборудования. Новый трансформатор должен быть совместим с существующей строительной частью либо проект должен предусматривать соответствующую реконструкцию фундамента, маслоприемных устройств и других конструкций.

Также оценивается возможность параллельной работы трансформаторов, если она предусмотрена схемой.

Коммутационное оборудование

При модернизации распределительных устройств могут заменяться выключатели, разъединители, выключатели нагрузки и другие аппараты.

При подборе учитываются:

• номинальное напряжение;
• номинальный ток;
• отключающая способность;
• стойкость к токам короткого замыкания;
• коммутационный и механический ресурс;
• тип привода;
• возможность дистанционного управления;
• совместимость с существующей схемой.

Если производится замена устаревшего аппарата современным аналогом, необходимо проверить не только электрические характеристики, но и его конструктивную совместимость.

Реконструкция КРУ и КСО

Полная замена распределительного устройства требуется не во всех случаях. Иногда технически и экономически целесообразнее модернизировать отдельные ячейки или заменить их внутреннее оборудование.

Например, могут обновляться выключатели, трансформаторы тока, терминалы защиты, измерительные приборы и вторичные цепи.

Если существующее распределительное устройство имеет значительный износ или не соответствует перспективным параметрам сети, рассматривается полная замена КРУ, КРУН или КСО.

Выбор между локальной модернизацией и полной заменой должен основываться на техническом обследовании и экономическом сравнении вариантов.

Релейная защита и автоматика

Реконструкция первичного оборудования практически всегда требует проверки существующих решений РЗиА. После изменения мощности трансформаторов, параметров сети или коммутационных аппаратов прежние настройки защит могут стать неактуальными.

Современные микропроцессорные терминалы позволяют реализовать функции защиты, управления, измерения и регистрации событий в одном устройстве.

При выборе РЗиА необходимо учитывать требуемые функции защиты, количество входных и выходных сигналов, совместимость со вторичными цепями и возможность интеграции в существующую систему автоматизации.

Измерительные трансформаторы

Трансформаторы тока и напряжения подбираются в соответствии с параметрами сети, назначением измерительных цепей и требованиями устройств защиты и учета.

При реконструкции важно проверить, соответствуют ли существующие измерительные трансформаторы характеристикам нового оборудования. Изменение расчетного тока или системы РЗиА может потребовать их замены.

От правильности выбора этих устройств зависит точность измерений и корректность работы защит.

Системы оперативного тока и собственных нужд

При модернизации подстанции необходимо оценить состояние не только основного высоковольтного оборудования.

Шкафы оперативного постоянного тока, аккумуляторные батареи, зарядные устройства, щиты собственных нужд и системы резервирования также влияют на надежность объекта.

Если устанавливаются новые микропроцессорные терминалы, приводы выключателей или системы связи, следует проверить достаточность существующей системы оперативного питания.

Совместимость нового и существующего оборудования

Одна из ключевых особенностей реконструкции — необходимость объединить оборудование разных поколений.

Новое устройство должно быть совместимо с сохраняемыми аппаратами по электрическим характеристикам, интерфейсам управления, вторичным цепям и конструктивному исполнению.

Именно поэтому простая замена старого оборудования на аналог с похожими номинальными параметрами не всегда возможна. Иногда требуется изменение схем управления, кабельных соединений или отдельных конструкций.

Учет габаритов и строительной части

При реконструкции свободное пространство обычно ограничено существующими зданиями и сооружениями. Поэтому размеры оборудования становятся важным критерием выбора.

Необходимо проверить возможность транспортировки аппаратов до места монтажа, размеры дверных проемов, монтажные проходы, расстояния между оборудованием и возможность последующего обслуживания.

Если новое оборудование требует изменения строительной части, такие работы необходимо учитывать еще на стадии проектирования.

Возможность поэтапной реконструкции

Действующую подстанцию не всегда можно полностью вывести из работы на продолжительный срок. Поэтому модернизация может выполняться поэтапно.

При выборе оборудования необходимо учитывать последовательность демонтажа и монтажа, временные схемы питания и возможность сохранения электроснабжения ответственных потребителей.

Продуманная этапность помогает сократить продолжительность отключений и снизить влияние реконструкции на работу предприятия.

Унификация оборудования

Если на подстанции устанавливается несколько однотипных аппаратов, желательно стремиться к их унификации там, где это технически оправдано.

Использование одинаковых или совместимых выключателей, терминалов РЗА и других устройств упрощает обслуживание, обучение персонала и формирование запаса комплектующих.

Для крупных промышленных объектов этот фактор может существенно влиять на дальнейшие эксплуатационные расходы.

Перспектива дальнейшего расширения

Реконструкция должна решать не только текущие проблемы объекта. Если в ближайшие годы ожидается рост нагрузки, разумно заранее предусмотреть технические возможности для дальнейшего развития.

Это может быть резерв места для дополнительных ячеек, возможность подключения новых линий, соответствующий запас по параметрам шин или подготовка систем автоматизации к расширению.

Такой подход позволяет избежать повторной масштабной реконструкции после очередного увеличения мощности.

Заключение

Выбор оборудования для реконструкции подстанции требует комплексной оценки существующего объекта. Необходимо учитывать состояние действующих аппаратов, перспективные нагрузки, токи короткого замыкания, параметры трансформаторов, РЗиА, собственные нужды, габаритные ограничения и совместимость нового оборудования с сохраняемой инфраструктурой.

Правильно разработанная реконструкция позволяет заменить действительно устаревшие элементы, повысить надежность электроснабжения и подготовить подстанцию к дальнейшему развитию. Поэтому подбор оборудования следует выполнять на основании обследования, расчетов и проектных решений, а не только путем поиска современных аналогов существующих аппаратов.
