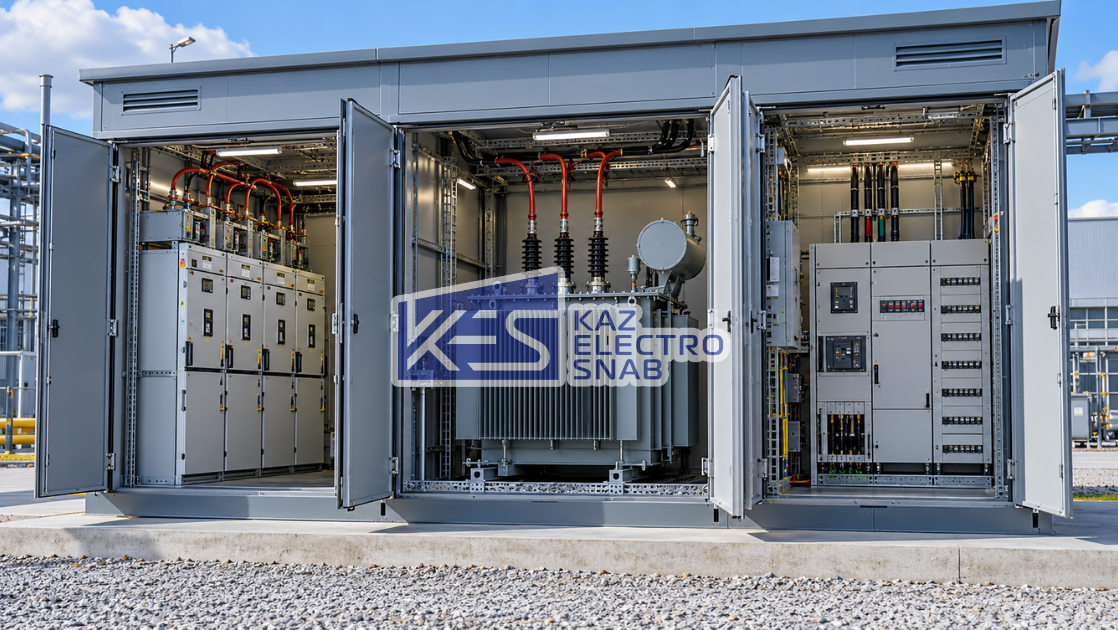

БКТП применяется для приема, преобразования и распределения электрической энергии на промышленных объектах, жилых комплексах, коммерческих зданиях, инфраструктурных и энергетических объектах.
В зависимости от мощности и схемы электроснабжения БКТП может иметь разную компоновку, однако основные функциональные отсеки обычно остаются схожими.
Чаще всего в состав входят:
– отсек РУ высокого напряжения;
– трансформаторный отсек;
– отсек РУ-0,4 кВ;
– отсек собственных нужд;
– кабельные вводы и вспомогательные системы.
Отсек РУ высокого напряжения
РУ высокого напряжения принимает электроэнергию со стороны внешней сети.
Для БКТП это обычно уровень 6 или 10 кВ.
В этом отсеке могут размещаться:
– ячейки КСО или КРУ;
– вакуумные выключатели;
– разъединители;
– трансформаторы тока;
– трансформаторы напряжения;
– ограничители перенапряжений;
– терминалы РЗА;
– устройства учета.
Основная задача этого отсека — принять питание и обеспечить безопасное подключение силового трансформатора.
За что отвечает РУ-10 кВ
Этот отсек выполняет несколько функций одновременно.
Он обеспечивает:
– ввод электроэнергии;
– коммутацию;
– защиту от коротких замыканий;
– отключение аварийного участка;
– измерение токов и напряжений;
– передачу сигналов в РЗА и автоматику.
В зависимости от схемы БКТП может быть один ввод или несколько вводов с секционированием.
Трансформаторный отсек
Трансформаторный отсек является центральной частью БКТП.
Здесь устанавливается силовой трансформатор.
Его задача — преобразовать напряжение, например с 10 кВ до 0,4 кВ.
Именно после трансформатора электроэнергия становится пригодной для питания большинства потребителей объекта.
Что находится в трансформаторном отсеке
В составе могут использоваться:
– масляные трансформаторы;
– сухие трансформаторы;
– системы температурного контроля;
– вентиляция;
– датчики;
– элементы заземления;
– шинные или кабельные соединения.
Тип трансформатора выбирается по требованиям объекта и условиям эксплуатации.
Почему важна вентиляция трансформаторного отсека
Во время работы трансформатор выделяет тепло.
Если его не отводить, температура внутри помещения будет расти.
Поэтому проектом предусматривается естественная или принудительная вентиляция.
Для сухих трансформаторов этот вопрос особенно важен.
Отсек РУ-0,4 кВ
После понижения напряжения электроэнергия поступает в РУ-0,4 кВ.
Этот отсек распределяет питание по потребителям объекта.
В нем обычно размещаются:
– вводные автоматы;
– секционные автоматы;
– отходящие автоматы;
– шинная система;
– АВР;
– измерительные приборы;
– счетчики;
– устройства защиты.
РУ-0,4 кВ может иметь одну или несколько секций шин.
За что отвечает РУ-0,4 кВ
Основная задача этого отсека — распределение электроэнергии.
Отсюда питание может подаваться на:
– производственное оборудование;
– освещение;
– вентиляцию;
– насосы;
– инженерные системы;
– административные помещения;
– другие потребители.
Также здесь обеспечиваются защита линий и автоматическое переключение между источниками питания.
АВР
В БКТП может предусматриваться автоматический ввод резерва.
АВР используется, если есть два ввода или два трансформатора.
При потере напряжения на основном вводе система автоматически переключает нагрузку на резервный источник.
Это повышает надежность электроснабжения.
Отсек собственных нужд
БКТП сама нуждается в электропитании для работы вспомогательных систем.
Для этого предусматривается система собственных нужд.
Она может обеспечивать питание:
– освещения;
– вентиляции;
– обогрева;
– розеток;
– автоматики;
– приводов;
– шкафов управления.
Собственные нужды необходимы для нормальной эксплуатации подстанции.
Кабельные вводы
К БКТП подходят силовые и контрольные кабели.
Поэтому конструкцией предусматриваются кабельные вводы.
Через них заводятся:
– кабели 6–10 кВ;
– кабели 0,4 кВ;
– контрольные кабели;
– кабели связи.
Важно, чтобы вводы были герметичными и удобными для монтажа.
Шинные соединения
Между отдельными отсеками электроэнергия передается через шины или кабельные соединения.
Внутри БКТП могут применяться:
– медные шины;
– алюминиевые шины;
– гибкие связи;
– кабельные перемычки.
Сечение выбирается по расчетному току.
Система заземления
Все металлические элементы БКТП объединяются в общую систему заземления.
Заземляются:
– корпуса шкафов;
– двери;
– трансформатор;
– металлоконструкции;
– кабельные экраны;
– вспомогательное оборудование.
Это необходимо для электробезопасности.
Обогрев и вентиляция
В БКТП могут устанавливаться:
– обогреватели;
– вентиляторы;
– термостаты;
– вентиляционные решетки;
– автоматическое управление климатом.
Эти системы позволяют поддерживать рабочие условия внутри подстанции.
Освещение
Внутри каждого обслуживаемого отсека предусматривается освещение.
Это необходимо для:
– осмотра;
– ремонта;
– переключений;
– обслуживания оборудования.
Также могут устанавливаться розетки для подключения инструмента.
РЗА и автоматика
В БКТП могут быть предусмотрены шкафы или терминалы релейной защиты и автоматики.
Они контролируют аварийные режимы и при необходимости отключают оборудование.
РЗА может использоваться для защиты:
– трансформатора;
– вводов;
– линий;
– секций шин.
Учет электроэнергии
В зависимости от требований проекта внутри БКТП может размещаться коммерческий или технический учет.
Для этого применяются:
– счетчики;
– трансформаторы тока;
– трансформаторы напряжения;
– измерительные преобразователи.
Данные могут передаваться в автоматизированную систему учета.
Почему компоновка может отличаться
Не существует одной универсальной БКТП для всех объектов.
Компоновка зависит от:
– мощности трансформаторов;
– количества вводов;
– количества отходящих линий;
– класса напряжения;
– требований заказчика;
– схемы резервирования;
– условий эксплуатации.
Поэтому две БКТП одинаковой мощности могут иметь совершенно разный внутренний состав.
БКТП с одним трансформатором
Однотрансформаторная БКТП применяется там, где допустимо питание от одного источника.
Обычно она состоит из:
– РУ-10 кВ;
– одного трансформатора;
– РУ-0,4 кВ.
Такая схема проще и дешевле.
БКТП с двумя трансформаторами
Двухтрансформаторная БКТП используется на более ответственных объектах.
В этом случае предусматриваются:
– два трансформатора;
– две секции РУ-0,4 кВ;
– секционный выключатель;
– АВР.
Такая схема позволяет сохранить питание части нагрузки при отключении одного трансформатора.
Почему важно смотреть на внутреннюю комплектацию
Внешне две БКТП могут выглядеть одинаково.
Но внутри могут отличаться:
– бренды оборудования;
– типы выключателей;
– трансформаторы;
– РЗА;
– шинная система;
– вентиляция;
– автоматика;
– качество монтажа.
Именно внутреннее оснащение определяет надежность и удобство эксплуатации.
БКТП от KazElectroSnab
KazElectroSnab производит БКТП для различных объектов и условий эксплуатации.
Комплектация формируется по проекту и техническому заданию.
В состав могут входить РУ высокого и низкого напряжения, силовые трансформаторы, РЗА, автоматика, системы собственных нужд и вспомогательное оборудование.
Каждое решение подбирается под параметры конкретного объекта.
Заключение
БКТП — это не просто корпус с трансформатором.
Это комплекс, в котором каждый отсек выполняет собственную функцию.
РУ высокого напряжения принимает питание, трансформатор снижает напряжение, РУ-0,4 кВ распределяет его по потребителям, а вспомогательные системы обеспечивают безопасную и стабильную эксплуатацию.
Понимание состава БКТП помогает правильно сравнивать технические предложения и выбирать решение под конкретный объект.
