Что учитывать при выборе оборудования для подстанции

Подстанция представляет собой сложный комплекс взаимосвязанного оборудования, где каждый элемент выполняет определенную функцию. Ошибки при выборе силового трансформатора, распределительных устройств, коммутационной аппаратуры или устройств релейной защиты могут привести к снижению надежности электроснабжения, увеличению эксплуатационных расходов и преждевременному выходу оборудования из строя. Именно поэтому подбор оборудования должен выполняться комплексно с учетом особенностей объекта и условий эксплуатации.

Назначение и категория объекта

Первым этапом является определение назначения подстанции и категории надежности электроснабжения. Для промышленных предприятий, объектов нефтегазовой отрасли, горнодобывающих комплексов, медицинских учреждений и инфраструктурных объектов предъявляются различные требования к резервированию, автоматике и уровню надежности оборудования.

От категории электроснабжения зависит необходимость применения резервных трансформаторов, автоматического ввода резерва, дополнительных питающих линий и других технических решений.

Расчет электрической нагрузки

Оборудование должно соответствовать расчетной мощности объекта не только на момент ввода в эксплуатацию, но и с учетом перспективного увеличения нагрузки. При выборе учитываются максимальная потребляемая мощность, характер нагрузки, коэффициент спроса, возможные перегрузки и перспективы расширения предприятия.

Правильно рассчитанный запас мощности позволяет избежать перегрузок и снизить вероятность аварийных отключений.

Выбор силового трансформатора

Силовой трансформатор является основным элементом подстанции. При его выборе учитываются:

• номинальная мощность;
• класс напряжения;
• способ охлаждения;
• условия эксплуатации;
• потери холостого хода и короткого замыкания;
• требования по энергоэффективности.

Для каждого объекта параметры трансформатора определяются индивидуально исходя из расчетной нагрузки и особенностей технологического процесса.

Подбор распределительных устройств

Распределительные устройства обеспечивают прием и распределение электроэнергии между потребителями. При выборе учитываются номинальное напряжение, ток нагрузки, токи короткого замыкания, схема электрических соединений, количество отходящих линий и возможность дальнейшего расширения подстанции.

В зависимости от условий эксплуатации применяются комплектные распределительные устройства, камеры сборные одностороннего обслуживания, открытые распределительные устройства и другие решения.

Коммутационная аппаратура

Надежность подстанции во многом зависит от качества коммутационного оборудования. Выключатели, разъединители, ограничители перенапряжения, трансформаторы тока и напряжения должны соответствовать рабочим параметрам сети и обеспечивать безопасное выполнение коммутационных операций.

При выборе оборудования учитываются отключающая способность, механический ресурс, климатическое исполнение и требования нормативной документации.

Релейная защита и автоматика

Современная подстанция невозможна без эффективной системы релейной защиты и автоматики. Микропроцессорные устройства позволяют своевременно обнаруживать аварийные режимы, отключать поврежденные участки сети, выполнять автоматическое резервирование питания и передавать информацию в системы диспетчерского управления.

Правильно подобранные шкафы РЗА повышают надежность работы оборудования и сокращают время ликвидации аварий.

Климатические условия эксплуатации

При выборе оборудования необходимо учитывать температуру окружающей среды, влажность, запыленность, сейсмическую активность региона, высоту над уровнем моря и другие внешние факторы. От этих условий зависит выбор климатического исполнения, степени защиты оболочек и материалов конструкции.

Возможность модернизации

Энергетическая инфраструктура предприятия должна иметь резерв для дальнейшего развития. Поэтому рекомендуется заранее предусматривать возможность установки дополнительных ячеек, подключения новых линий, увеличения мощности трансформаторов и расширения распределительных устройств без полной реконструкции подстанции.

Комплексный подход к выбору оборудования

Наиболее надежным решением является комплексный подбор оборудования одним поставщиком. Это обеспечивает совместимость всех элементов подстанции, сокращает сроки поставки, упрощает монтаж и дальнейшее техническое обслуживание.

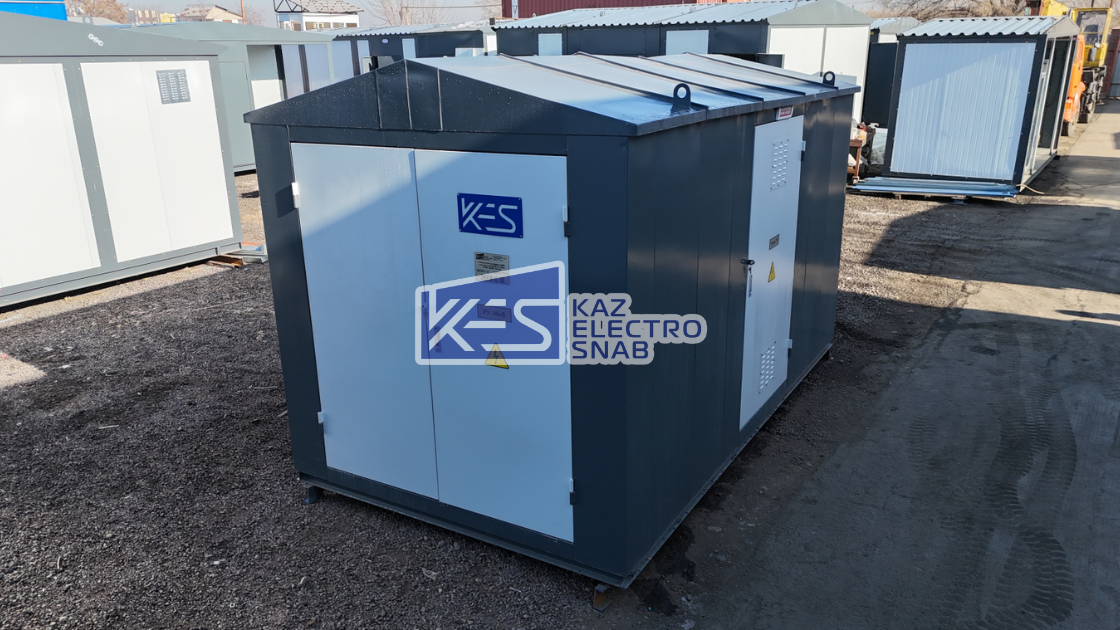

KazElectroSnab производит комплектные трансформаторные подстанции, распределительные устройства, шкафы релейной защиты и автоматики, а также поставляет высоковольтное оборудование для строительства, реконструкции и модернизации подстанций различного класса напряжения.
