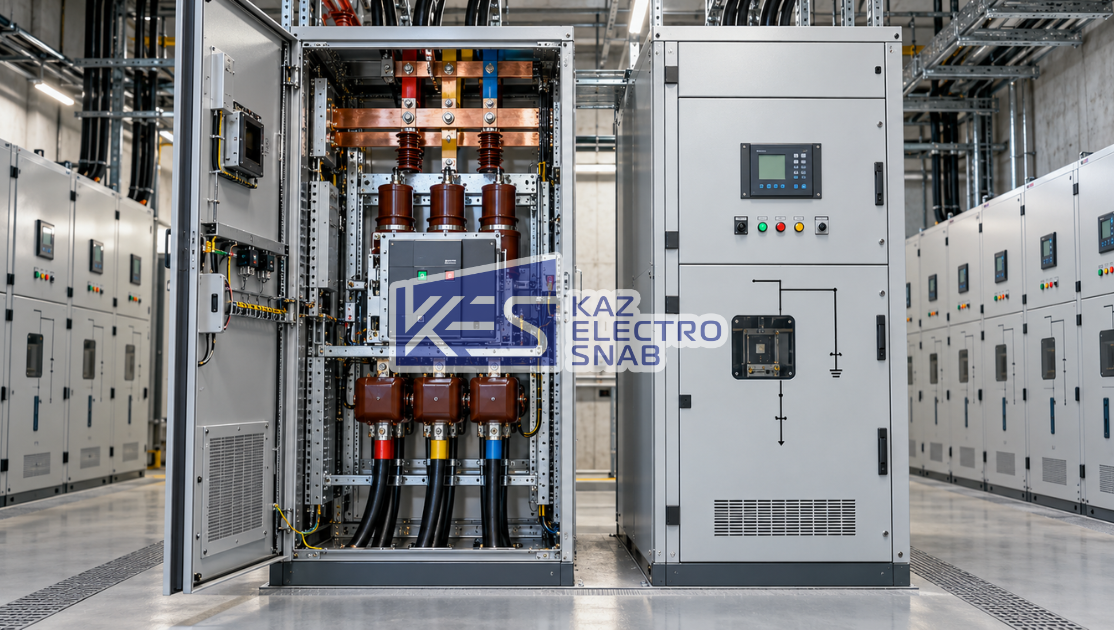

КРУ — комплектное распределительное устройство, которое используется для приема, распределения и коммутации электроэнергии.
В составе КРУ могут быть разные типы ячеек: вводные, отходящие, секционные, ячейки трансформаторов напряжения, учета и другие.
Одни из самых распространенных — вводные и отходящие ячейки.
Что такое вводная ячейка
Вводная ячейка принимает электроэнергию от внешнего источника.
Это может быть:
– питающая линия;
– трансформатор;
– другая секция распределительного устройства.
Через вводную ячейку питание поступает на сборные шины КРУ.
Что находится во вводной ячейке
В зависимости от проекта в ней могут быть установлены:
– вакуумный выключатель;
– трансформаторы тока;
– разъединитель или заземляющий аппарат;
– терминал РЗА;
– измерительные приборы;
– аппаратура учета и сигнализации.
Основная задача — безопасно принять питание и передать его на шины.
Что такое отходящая ячейка
Отходящая ячейка, наоборот, передает электроэнергию от шин КРУ дальше по сети.
Она может питать:
– электродвигатель;
– трансформатор;
– кабельную линию;
– другой распределительный пункт;
– технологическое оборудование.
То есть направление потока энергии у нее противоположное вводной.
Главное отличие
Самое простое различие можно сформулировать так:
вводная ячейка принимает питание, а отходящая — отдает его потребителю.
При этом по внешнему виду они действительно могут быть почти одинаковыми.
Отличия по схеме
Вводная ячейка подключается со стороны источника питания к сборным шинам.
Отходящая — от сборных шин к конкретной линии.
Именно схема подключения определяет ее назначение.
Отличия по защите
Вводные и отходящие ячейки могут иметь разные функции РЗА.
Во вводной ячейке защита контролирует состояние основного ввода.
В отходящей — конкретную линию или нагрузку.
Поэтому уставки и логика работы защиты могут отличаться.
Отличия по трансформаторам тока
Количество и параметры ТТ также зависят от назначения ячейки.
Во вводной ячейке трансформаторы тока могут использоваться для:
– защиты ввода;
– учета;
– измерения общей нагрузки.
В отходящей — для защиты конкретного присоединения.
Отличия по номинальному току
Вводная ячейка часто рассчитана на больший ток, потому что через нее проходит суммарная нагрузка секции.
Отходящая ячейка обычно работает с током конкретного потребителя.
Но это не универсальное правило — параметры всегда определяются проектом.
Отличия по коммутационной аппаратуре
В обеих ячейках может применяться одинаковый тип вакуумного выключателя.
Однако номинальные параметры, привод, блокировки и цепи управления могут отличаться.
Поэтому одинаковый корпус еще не означает одинаковую комплектацию.
Вводная ячейка и секционирование
На двухсекционных КРУ может быть два ввода.
Между секциями при этом устанавливается секционная ячейка.
Такая схема позволяет:
– резервировать питание;
– перераспределять нагрузку;
– обслуживать одну секцию без полного отключения объекта.
Отходящие ячейки
Количество отходящих ячеек обычно больше, чем вводных.
Именно через них питание распределяется между всеми потребителями.
Каждая отходящая ячейка может иметь собственную защиту и схему управления.
Почему их важно не путать
При проектировании КРУ каждая ячейка должна соответствовать своей функции.
Ошибка в назначении может привести к:
– неправильному выбору аппаратов;
– некорректной работе РЗА;
– несоответствию токовым нагрузкам;
– сложностям при монтаже.
Поэтому тип ячейки определяется по однолинейной схеме и техническому заданию.
Как понять тип ячейки по схеме
На однолинейной схеме вводная ячейка обычно расположена в начале секции и связана с источником питания.
Отходящие ячейки располагаются после шин и уходят к нагрузкам.
То есть определить назначение можно именно по направлению подключения.
Что еще может отличаться
Помимо назначения, различия могут быть в:
– токах;
– типе выключателя;
– ТТ;
– РЗА;
– кабельных вводах;
– цепях управления;
– блокировках;
– системе учета.
Каждая ячейка комплектуется под конкретную задачу.
Вводные и отходящие ячейки KazElectroSnab
KazElectroSnab производит КРУ и комплектует ячейки в соответствии с проектом и техническим заданием заказчика.
При подборе учитываются:
– класс напряжения;
– номинальный ток;
– ток короткого замыкания;
– схема подключения;
– требования РЗА;
– тип нагрузки.
Это позволяет сформировать решение под конкретный энергетический объект.
Заключение
Вводная и отходящая ячейки КРУ могут быть похожи внешне, но выполняют разные функции.
Вводная принимает питание и передает его на сборные шины.
Отходящая передает электроэнергию от шин к потребителю.
Их различия определяются не только расположением в КРУ, но и схемой, токовыми параметрами, защитами и внутренней комплектацией.
